Mobile Kranbewegliche Wildkammer  Die 12 m Mobile Wildkammer besteht aus 3 m Vorderraum und 9 m Kühlzellenabteil  modifizierter Container mit eingebauter Kühlzelle , der Vorraum ist zum Zerlegen des Haarwildes. Preis ca € 60.000,--



In dem Container sind alle notwendigen Funktionen zum Zerwirken, Kühlen + Lagern  von Haar und Federwild  und natürlich die Einhaltung der Hygienevorgaben vorinstalliert:

  • Wildkühlzelle mit Deckenrohrbahn Gehänge  :Kühlabteil  6 oder 9 oder 12 x 3 x 3 m  ( Kapazität bis zu 80 Stück Wild )
  • 2 te separate Kühlzelle für Konfiskat
  • Rohrbahnanlage mit Seilzug Wiegestation und 3 Weichen im Kühlraum
  • Vorne Betriebsraumtüre Edelstahl  und Isolierkühlraumtüre aus Edelstahl kreismattiert
  • Schreibpult und Materialschrank aus Edelstahl
  • Zerwirktisch mit Zubehör  + Edlestahlschreibpult
  • Waschbecken berührungsfrei Hygiene- und Messerdesinfektionseinrichtung

Der Kühl Zerwirk Container hat bereits aufgrund der Konstruktionsweise (Isolierpaneele) eine sehr gute Isolierung. 100 PUR

Mit einem Kran wird der Container an den gewünschten Standort transportiert . Der Anschluss Wasser, Abwasser und Strom wird vorgenommen und es kann losgehen

Zubehör:
Elektrowinden
+ Zerwirktische + Wildwaagen +  Spülbecken etc

Viessmann Tecto cell standard 80 Plus  Wildkühlzelle mit Edelstahlboden und Isolierstärke von 80 mm , Türe 0,9 x 2,2 m, Sonderhöhe !

1 Huckepackaggregat WMC2 2000  230 V  -5 bis + 19 C Regelbereich

Agggregat deshalb weil dann der Vorraum auch mit gekühlt wird

5100 x 2400 x 2410 mm hoch aussen
Zubehör: Hygienewand, Typ HW

alternativ  Rotwildkühlzelle mit Zerwirkraum

2700x 5400 mm gesamt  Zelle 2400x 2400 x 2710 mm mit CS 1300

+ daneben Zerwirkraum2400x 2400 x 2710 mm  ohne Kühlung  Eingangstüre 900 x 2400 mm ,

Türe zum Zerwirkraum 800x 2000 mm

Zelle 2400x 2400 x 2710 mm mit Edelstahlboden und Türe zum Zerwirkraum mit Edelstahlboden € 16.970,-- + mwst   2023

Zubehör:
Kälteaggregate
Beschreibung: \\SERVER\Home\d.rauschenbach\rauweb 1.2.2012\Bilder\wildvi37.gif 2100 x 2100 mm x 2710 mm hoch
Zubehör: Wild  Rohrbahn Beschreibung: \\SERVER\Home\d.rauschenbach\rauweb 1.2.2012\Bilder\wildkuehlzelle evo cool.jpgJedes andere Maß realisierbar
Zubehör: Wurst + Fleischwölfe Kombizelle Viessmann Kühl-/Tiefkühlzelle 80 mm  Kombizelle Viessmann Kühl-/Tiefkühlzelle 80 mm

nnen Edelstahl komplett Wände Decke Boden  Aussenbreite 3.000 mm Aussenlänge 6.000 mm Aussenhöhe 2.710 mm

Inkl. 3x Türen 800 mm x 2.000 mm Inkl. 2x Rohrbahndom 400x400mm Inkl. 1x Tür nach innen öffnend inkl Montage  Deckenaggregat € 35.000,-- + mwst  2023

Wildkuehlanhänger Humbaur mit 2 oder 3 Rohrbahnen
Wildkuehlanhänger Viessmann   mit  Rohrbahnen Wildkühlanhänger mit Rohrbahn
Wildkuehlanhänger Viessmann   mit 3   Rohrbahnen Wildkühlanhänger mit Rohrbahn
Wildsammelcontainer
Vakuumgeräte





wildzelle-Mit-zerwirkraum
Wildzelle mit Zerwirkraum 2,40 x 4,80 m
  und Rohrbahn

Rotwild Zerwirk + Kühlzelle



Kombizelle Viessmann 80 mm isoliert  2400x 4800x 2710 mm hoch

2 Led Lampen ,  2 Türe 90x200 cm + Rohrbahndom

1 Deckenaggregat ct 1200 -5 bis + 20 C regelbar mit Winterregelung + Deckenausschnitt + Kabel an Abweigdose innen

1 in beiden Teilen  ringsum 13 mm wannenförmiger Boden

1 Unterlüftungsplatten 11,5  m2 für unter die Zellen

2 Frostwächter mit Edelstahlplatte im Kühlabteil + Zerkwirkraum Wandmontage

Angebotspreis € 19.290,-- + mwst  23

Angebotspreis Rohrbahn V2a 50 mm abgewickelte Länge 550-180-160-90 cm mit den Deckenträgern € 1.950,-- + mwst

Montage Kombizelle + Rohrbahn je Nach PLZ bei PLZ 5 = € 1.980,-- + mwst

mobiele Wildkammer
kombizelle
auch als Tiefkühlkombi


a)    Rotwildkühlzelle 80 mm isoliert, Edelstahlboden , Viessmann compact Türseite 180x180x2,71 m Kühlzelle mit Led etc , Türe 80x 2,00m mit Rohrbahndom 40 cm mit Edelstahlrohrbahn U förmig + Aggregat Cs 900 t + Winterregelung  € 7.990,-- + mwst + Montage bauseits oder durch uns € 890,--

b)  Vorraum( Zerwirkraum )auch als Zelle mit Edelstahlboden und Bodenabfluss auch 1,80 x 1,80 x 2,71 Türe 80x 2,00m mit Rohrbahndom 40 cm € 4.470,-- + mwst + Montage bauseits oder durch uns € 590,--


mobile_wildkammer_isobar mobile_wildkammer_isobar

 c)      Universal Zerlegetisch  Arbeitstisch 1,60 m Stufentisch mit Grundboden

Made in Germany - aus Edelstahl rostfrei

Der beliebteste Tisch für jeden Fleisch-Verarbeitungsraum! Extrem stabiler Profitisch in komplett geschweißter Ausführung. Ganz wichtig dabei, der Tisch hat eine 3-seitige Aufkantung sowie ein integriertes Schneidbrett und sorgt damit für ein hygienisch einwandfreies arbeiten.

  • Höhe: 900 mm    (Sonderhöhen auch möglich!)
  • Tiefe: 700  mm
  • mit eingelegtem Schneidbrett 300 / 400 mm Tiefe
  • Aufkantung hinten und seitlich
  • inklusive Grundboden
  • höhenverstellbare Stellfüße € 1.380,-- + mwst 23

d)     Handwaschbecken aus Edelstahl rostfrei

Unerlässlich für einen Zerwirkraum. Gemäß den aktuellen Fleischhygienerichtlinien mit Warm- und Kalwasseranschluß. Lieferbar mit Kniebedienung oder Sensor-Elektronik.

Komplett mit Vormischer für Warm-und Kaltwasser

Zeitventil variabel einstellbar

inklusive Standauslauf

Modell S:

Becken-Außen:

400x400x300 mm mit Kniebedienung  € 590,-- + mwst  Sensorelektronik € 790,-- + mwst  2019


Becken-Innen:

350x250x120 mm

Modell M:

Becken-Außen:

560x450x300 mm Kniebedienung  € 640,-- + mwst  Sensorelektronik € 840,-- + mwst


Becken-Innen:

500x300x150 mm


Beide Modelle sind mit Kniebedienung oder Sensorelektronik lieferbar. Hinweis: Bei Sensorsteuerung ist weiße Kleidung notwendig



e)     Stabile Elektro-Seilwinde in langlebiger Ausführung zur Decken- oder Wandmontage. Belastbarkeit 200 oder 400 kg. Hebehöhe: Einfacher Zug 11 m / Doppelter Zug 5,5 m.   € 160,--  + mwst

weiteres Zubehör

Vakuumiergerät

Elektroseilzug 250 KG Traglast einschl. Tragvorrichtung

Wandhängeschrank aus Edelstahl

Hochschrank aus Edelstahl


150 mm isolierte Zelle innen 4 m , Vorraum ca 2,10 m
Wildsammel Zerwirkraum Kuehlzelle mit Rohrbahn Wildsammel Zerwirkraum Kühlzelle mit Rohrbahnanlage
Gesamtlänge mit Vordach 3000x 7500 x 2850 mm hoch
150 mm Isoliert Viessmann Kühlzelle
Winde für Wild , Rohrbahnwaage , Hochschrank + Spüle aus Edelstahl  , Insektenvernichter , Bodeneinlauf , Wandschiene mit 5 Haken , Kältemaschine mit 3000 Watt Kälteleistung bei -10 Vt auf der Decke oder Huckepack   2  Rohrbahntüren 1000x 2000 mm mit Rohrbahndom 400 mm  1 Trennwand 100 mm
Lieferpreis € 69.500,-- + mwst
Mehrpreis beide Türblätter  V2a € 1200,-- + mwst

Rohbahn mit 4 Weichen geständert in der Kühlzelle oder
Rohbahn mit 4 Weichen geständert ausserhalb der Kühlzelle mit Doppel T Trägern
Länge abgewickelt

Gesamtlänge mit Vordach 3900x 9000 x 2850 mm hoch 80 mm Isoliert Viessmann Kühlzelle mit Edelstahlboden 1000 N
Vordach vor der Zelle mit Winde für Wild , Rohrbahnwaage , Hochschrank + Spüle aus Edelstahl  , Insektenvernichter , Bodeneinlauf , Wandschiene mit 5 Haken , Kältemaschine mit 3000 Watt Kälteleistung bei -10 Vt auf der Decke oder Huckepack mit Winterregelung + 2 Frostwächter ,  2  Rohrbahntüren 1000x 2000 mm mit Rohrbahndom 400 mm  1 Trennwand 100 mm
Lieferpreis inkl Montage Rohbahn mit 4 Weichen geständert ausserhalb der Kühlzelle mit Doppel T Trägern
Länge abgewickelt
 € 75.500,-- + mwst
Mehrpreis beide Türblätter aus Edelstahl € 1200,-- + mwst



Kühl- und Zerwirkraum Gesamtlänge   3000x 3000 x 2850 mm hoch
80 mm Isoliert Viessmann Kühlzelle mit Edelstahlboden

Kältemaschine mit 2000 Watt Kälteleistung bei -10 Vt auf der Decke oder Huckepack
1  Rohrbahntüre 1000x 2000 mm mit Rohrbahndom 400 mm
Lieferpreis €13.500,-- + mwst 2019

Mehrpreis Türblätter  V2a €  600,-- + mwst  2019
Mehrpreis Winterregelung Aggregat Funktion bei aussen -10 C €  500,-- + mwst  2019
Mehrpreis Montage  €  1200,-- + mwst  2019

Bauseits Dach auf Zelle


Weiter Möglichkeiten gegen Mehrpreis

Winde für Wild , Hochschrank , Insektenvernichter , Wandschiene mit 5 Haken


Kühl- und Zerwirkraum Gesamtlänge mit Vordach 3000x 3000 x 2850 mm hoch
80 mm Isoliert Viessmann Kühlzelle

Eingangstür abschließbar

Kniebetätigtes Waschbecken

Wasserschlauch

Durchlauferhitzer 230V

Seifenspender

Papiertuchspen

Rohrbegleitheizung (Frostsicher)

Bodenablauf

Kühlaggregat

Klapptisch mit Wandbefestigung

Lüfter




Rohrbahnzelle Kuehlzellentuere
Wildkühlzelle mirt Rohrbahn hinter der Türe Rohrbahnkühlzelle  Wildkammer ab 10.900,-- + mwst 2019 Wildkühlzelle mit Rohrbahn hinter der Türe Höhe 2,40 m  Kühlzellentuere

Ortsveränderliche Wildkammer mit Staplerschuhen Vorraumtüre auf Wunsch mit Fenster zum Kühlraum hin mit Isoliertüre
Kühl und Zerwirkraum aussen 3000x 2500 x 2700 mm hoch Überdachter Raum 4700 x 2500  mm
400 V mit Warmwasser 3500 Watt Durchlauferhitzer
Innenmaß 2300 x1800 mm Vorraum mit klappbarem Zerwirktisch  + berührungsfreier Waschtisch, hinterer Sandwich Kühlzellenraum 2300 x 1100 mm im Lichten mit +2 C,
Split oder  Huckepack Wandaggregat mit Winterregelung Rivacold-Technobloc
Mit Rohrbahn und ohne Rohrbahn auf Wund Winde und Weichen


Kühl-/Tiefkühlzelle 150 1 STK  Aussenbreite 5.700 mm Aussenlänge 2.100 mm  Aussenhöhe 2.480 mm



Zubehör Wildkammer
WildWaage Winde für Wild
Rohrbahn
Doppel T Träger 100 mm 1 m verzinkt € 70,--+ mwst 2019

Sänder HEB  T Träger 100 mm 3 m verzinkt € 370,--+ mwst 2

Rohrbahnbogen
DP M ST ET Rohrbahn 1 m  € 45,--+ mwst 2 DP ST ET Rohrbahnweiche Drehweiche GRZ 60,3  € 480,-- + mwst 2019
staender_rohrbahn winde_demag
Ständer Rohrbahn winde_demag
Handwaschbecken aus Edelstahl Zerwirktisch Zerwirktische Stufentisch stufentische
Waschbecken berührungsfrei Zerwirktisch Zerwirktische Stufentisch stufentische mit Grundboden aus Edelstahl rostfrei. Mit 3-seitiger Aufkantung und eingelegtem Schneidbrett. Höhe: 900 mm. Lieferbar in den Tiefen 700 und 900 mm
Fünf essentielle Hygiene-Komponenten auf einen Schlag! Hygienisch
sauberes Arbeiten ist hier Voraussetzung

E22021 ohne Messersterilisation
E22020 mit Messersterilisation


Art. Nr. Länge in mm
Z22052 1000
Z22053 1500
Z22054 2000
Z22055 2500
Z22056 3000

Die Hygienewand besteht aus folgenden Elementen:



A Rückwand

1 Rückwandmaße ohne

Messersterilisation (F): 950 x 1100 mm

2 Rückwandmaße mit

Messersterilisation (F): 1160 x 1100 mm

B Waschbecken mit Kniebedienung: 550 x 440 x 250 mm

C Seifen-Desinfektionsmittelspender: 92 x 80 x 355 mm

D Falthandtuchspender: 270 x 135 x 400 mm

E Abfallbehälter: Inhalt 60 Liter

F Messersterilisation: Lieferung ohne Messer

HYGIENEWAND EDELSTAHL HYGIENEWäNDe EDELSTAHL

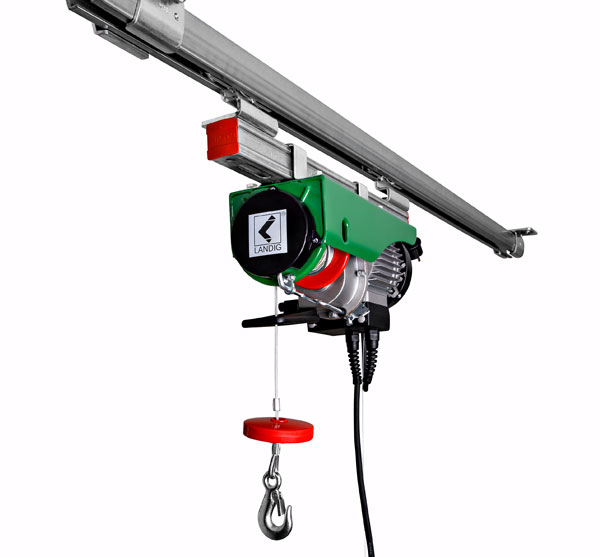

Easy Wild-Transportsystem
Easy Wild-Transportsystem
für Zerwirkraum und Wildkammer

Unerlässlich für einen Zerwirkraum. Diese neue Schlitten-System ermöglicht den bequemen Transport von Wild, quer durch den Zerwirkraum, mittels einer flexiblen Elektro-Seilwinde.

Arbeitsablauf mit dem Landig Easy Wild-Transportsystem:

Hochziehen von Wild am Eingang der Wildkammer mittels Elektro-Seilwinde
Transport über das leichtläufige Schlittensystem
Abladen auf die Rohrbahn vor der Kühlung oder direktes Zerwirken am Schienensystem möglich
Beim Zerwirken am Schienensystem empfiehlt sich ein Galgen
Höhe von der Oberkante Winde bis nach unten zum Haken: ca. 45 cm
Wichtig: Arbeitslänge = Gesamtlänge des Systems abzüglich 700 mm
Lieferumfang beim Landig Easy Wild-Transportsystem:

Laufschiene in 5 versch. Längen erhältlich
Schlitten und Befestigung für Elektroseilwinde
2 Endstücke und Bef.-Material für Betondecke
Elektroseilwinde - Belastbarkeit bis zu 200 kg
Spannung: 230 V
Einfache Montage in tragfähiger Decke möglich. Hinweis: Flexible Anschlußleitung für Elektroseilwinde bauseits, je nach Entfernung zur Steckdose!
   2023 inkl Fracht

Easy Wild-Transportsystem  1 m
   € 460,--
Easy Wild-Transportsystem  1,5 m  € 490,--
Easy Wild-Transportsystem  2 m     € 590,--
Easy Wild-Transportsystem  2,5 m  € 620,--
Easy Wild-Transportsystem  3 m     € 690,--
pult -edelstahl-200x90x90cm-
haengepultedelstahl  60x50x30cm nicht zum aufklappen ab € 190,-- + mwst  2019 mmd-food-technik Stufenzerwirktisch Edelstahl 200x90x90cm
rohrbahndurchführung Kühlraumtüre  rohrbahnwaage


Rohrbahnwaage für den innerbetrieblichen Warenverkehr. Leicht an jedes vorhandene Einschienen-Transportsystem mit Ø60,3 mm anzupassen. RBW-RS150-K342  Foto von ibn-waagen.de
Rohrbahndurchführung Kühlraumtüre Rohrbahnwaage digital mit Schiene € 1.300,--+ mwst 21

Viessmann Wildkühlzelle mit Edelstahlboden und Isolierstärke von 80 mm , Türe 1x 2,2 m, 1 Huckepackaggregat WMC2 2000  400 V  -5 bis + 19 C Regelbereich 2019 Tecto compact

5100 x 2400 x 2410 mm hoch aussen € 8.750,-- + mwst

6000 x 2400 x 2410 mm hoch aussen € 9.550,-- + mwst

Rohrbahn  aus Edelstahl mit alle 80 cm Deckenbefestigung = abgewickelte Länge ca 9 m + 1 m Stück aussen zum Aufstecken wenn die Tür auf ist

Angebotspreis € 2.480,-- + mwst

Montage Selbst oder Fa Rauschenbach  € 1.650,-- + mwst 21

https://www.rauschenbach.de/wildviess.htm

Viessmann Trennwand mit Türe 900x2200 € 2.100,-- + mwst 21

20 m lfdm Hohlkehle a € 32,-- + mwst 2



Rohrbahn mit Mittelstück + 2 mal 1 m abnehmbar  € 2.550,-- + mwst
2 Frostwächter mit Edelstahlplatte a € 140,-- + mwst
Winde

Schlauchaufroller 15 m mit Gehäuse + Waschbrause 370,--

Konsole bzw Träger verzinkt mit Ring für Kette € 320,--

Kühl&Zerwirkraum Viessmann Kombizelle mit Trennwand Weitere Kühl&Zerwirkräume Viessmann Kombizelle In Modulbauweise
470 x 240x 271 cm hoch  mit Kälte + Rohrbahn je nach Ausstattung ab € 15.800,-- + mwst frei Haus 23
470 x 240x 311 cm hoch je nach Ausstattung ab € 17.500,-- + mwst frei Haus
560 x 240x 271 cm hoch je nach Ausstattung ab € 19.000,-- + mwst frei Haus
560 x 240x 311 cm hoch je nach Ausstattung ab € 21.700,-- + mwst frei Haus
660 x 240x 271 cm hoch je nach Ausstattung ab € 24.800,-- + mwst frei Haus
660 x 240x 311 cm hoch je nach Ausstattung ab € 26.600,-- + mwst frei Haus
Hof Metzgerei - Komplette Wildverarbeitung mit Kühlzelle
Wildanhänger - Aufbrechen, Zerwirken, Kühlen mobil
Wildmaister - Aufbrechen, Zerwirken, Kühlen Container
Kleinkühlzelle
Kühlzelle - Modulbauweise
Kühlraum nach Mass
Hängebahnen zu Kühlzellen


Wild kühl

Wildbretkühlen

Wildfleisch kühlen

Wildfleisch kühl halten

Wildbretkühlung

Wild kühlen

Wild kühlung

Wildbret kühlen

Wildbret kühlen

Wild kühlen

Link Wildbretreife

djz.de wildbretreifung

Bestellung auch unter

Shop.Rauschenbach  mobile wild kamme  .de
Sail

Wildkammer für 4 Wildarten sind Rot-, Dam- und Rehwild, Schwarzwild
- Rohrbahn zur Vorsortierung mindestens dreigeteilt
- keine Frostkühlung
- Winter- und Sommerbetrieb
- Beleuchtung
- Verhinderung von Kondenswasserbildung
- Zwangslüftung, Insektengitter und Abluftöffnung
- Hand- und Hygieneeinrichtung, Handwäsche, Papierkorb, Seifenspender, Desinfektionsspender, Faltpapierspender, Durchlauferhitzer
- Schlauchanschluss mit Schlauch und Sprühkopf
- Frostschutz/ Frostwächter
- Schreibpult mit Schublade
- Wandbord aus Edelstahl, verschweißt mit Aufhängeösen und mind. zwei Böden
 Leerhakengehänge mit Haken (20 Stück)
- Rohrbahn mit Waage, Stichbahnen und Rohrbahndrehweichen
- Waage, vollelektrisch mit 200 kg Höchstlast
- Kühlaggregat
- Elektroinstallation
- Vordach mit Hebeeinrichtung/ Rohrbahn absenkbar
- Mindesttürbreite 800 mm
- verschließbare Türen
- Boden verfugt, abspritzbar mit Abfluss
- Bodenbelag mit Gefälle, rutschfest
- Anlieferung, Aufbau und Anschluß an Medien
- Grundflächengröße unter 60m²
- RAL 6005 – moosgrün
Rohrbahn / Schlachttechnik


1. Tragkonstruktion für Rohrbahn
2. Stützelemente
3. Rohr Durchmesser 60,3 mm, feuerverzinkt, EU - Norm
4. Konsolen
5. Bogen
6. Dreh - Weichen mit Montageplatte
7. Nickweiche
8. Haken, 250 kg / 1250 kg / Sonderlänge
9. Klappstücke
10. Bodenringe / Ketten
11. Rohrbahnfett
12. Waage
13. Endbegrenzer
14. Hakensicherung
15. Aufgleitstück
16. Umhängebügel auf Hoch- / Niederbahn
17. Teleskopschwinge
18. Einfachschwinge
19. Schlachtbalken
20. Handspreize
21. Spreizung Wild
22. Schlachtgasse Schwein
23. Kopfbearbeitung
24. Abwurfbogen Säge
25. Abwurfbogen Brühmaschine
26. Abvierteleinheit
28. Enthäuten
29. Elevator
30. Leerhaken - Förderer
31. Leerhaken - Transportwagen
32. Roddingstab
33. Auflageböcke
34. Enthaarungstisch Schwein
35. Entblutemulde in Aluminuim




Contanier Wildsammel- und Zerwirkraum-Modul mit separatem Kühlraum mit Kühlaggregat Kälteleistung 3 kW und Vorraum mit Zerwirkbereich, stabiles Vordach als Dachverlängerung Bautiefe 1200 mm, Tragkonstruktion aus massiven feuerverzinkten und lackierten Stahlprofilen, Außenwände aus Sandwichpaneelen mit besonderer Isolierstärke von 100 mm (Wand) und 140 mm (Dach und Boden), hygienegerechte Versiegelung sämtlicher Stoßfugen, professioneller Bodenaufbau mit Entwässerung aus Edelstahl in beiden Räumen, Gefälle-Estrich, Hohlkehlen an den Wandübergängen und rutschfester Kunstharz-Bodenbeschichtung, hochwertige Metzger-Rohrbahnanlage zum Transport von Außenbereich über Zerwirkraum bis Kühlzelle mit Rohrbahnweichen, Rohrbahnwaage (Tragkraft 250 kg, Höchstlast 200 kg) und speziell abgedichtetem eichfähigem Bedienterminal, Vordach mit Seilwinde zum Schutz gegen Wettereinfluß und zum geschützten Vorreinigen der Tierkörper, Außentür und Kühlraumtür mit Rohrbahnaufsatz, inkl. komplette hochwertige gebäudetechnische Vorinstallation (Strom, Wasser, Abwasser) mit 36 W Wannenleuchten, Elektronschnellheizer und Frostwächer in Edelstahl-Medienschrank mit ausziehbarer Schreibablage, mit Be- und Entlüftungsanlage, inkl. Hygiene-Einrichtungen im Zerwirkbereich wie Seifen- und Desinfektionsmittelspender, Edelstahl-Handwaschbecken mit berührungsloser Armatur, Durchlauferhitzer für Warmwassererzeugung, Faltpapierspender, Papierkorb, Messer-Desinfektionsbecken und Reinigungseinrichtungen (Schlauch, Brause, Schlauchhalter), inkl. Magnet-Messerhalter 470 mm, Kühl- und Wandraumgehänge Breite 1100 mm, 10er Set-Eurohaken mit Nebenhaken und Leerhakengehänge,
Maße: 6060 (Außenlänge – ohne Vordach) x 2440 (Außenbreite) x 2750 mm (Innenhöhe) / 3050 mm (Außenhöhe), Außenfarbe des Moduls RAL 9002 (grauweiß)

Mobi Stahl- Container vollverschweißt Container innen und außen ( KTL- Tauchlackierung ) innen in lichtgrau und außen in RAL 6005 lackiert ( Pulverbeschichtung )
Unterbodenschutz durch Versiegelung durchgeführt.
Sonderausführung Doppelflügeltür  Linker Flügel fest, ohne Verriegelungsstange im rechten Flügeleingebaute Personaltür ca. 800 x 1.900 mm mit Dichtung, Drückergarnitur und Profilzylinderschloss
Fußboden Der Fußboden ist mit einem hochwertigem Bodenbelag ausgelegt, um eine sichere und hygienische Umgebung zu schaffen .Der Bodenbelag ist hygienisch, rutschfest und pflegeleicht. Farbe in Rostbraun

Innenverkleidung Wand und Deckenelemente mit 80er Isolierpaneel (k- Wert 0,29Wm/k) Deckschichten Beidseitig mit feuerverzinktem Stahlblech, beschichtet mit RAL 9002

Aussen oder im Vorraum Kälteaggregat  L'Unite- Verflüssigungssatz CAJ 4461  YHR R 134a Leistungsangaben bei Umgebungstemperatur von +35°C , Mit Winterregelung
Programmierbar, Werkseinstellung: +2°C bis 4 °C, vollautomatische Aubauung  Aufhängung außen, geschützt durch VZ Wetterschutzhaube, Lochblech
Innen Verdampfer = Deckenluftkühler  Roller DLKT 411 EC mit Tropfschale inkl aller zugehörigen Schalt + Regelelemente,
Fühler, Kleinteile und Kältemittel. Betriebsbereite Übergabe.

Kühlraumdrehtür mit Rohrbahndom
Zugang Kühlzelle durch Kühlraumdrehtür 1-flg, Dämmdicke 80 mm Lichte Breite: 900 mm, Lichte Höhe: 2.000 mm,
verzinktes Stahlblech mit RAL 9002 beschichte Innen CNS- Griff, Kunststoffhalter grün, Notauslöse Außen CNS- Griff, Kunststoffhalter schwarz

Sichtfenster Doppelverglasung mit Kunststoffrahmen weiß, kippbares Element

Sonderausführung Doppelflügeltür   Linker Flügel fest, ohne Verriegelungsstange im rechten Flügel  eingebaute Personaltür ca. 800 x 1.900 mm  mit Dichtung, Drückergarnitur und Profilzylinderschloss

Fußboden Der Fußboden ist mit einem hochwertigem Kunststoff Bodenbelag ausgelegt, um eine sichere und hygienische Umgebung zu schaffen.
Der Bodenbelag ist hygienisch, rutschfest und pflegeleicht. Farbe in Rostbraun (alternativen vorhanden) und für Kühlhäuser bis -30°C geeignet.

Innenverkleidung Wand und Deckenelemente mit 80er Isolierpaneel (k- Wert 0,29Wm/k) Deckschichten  Beidseitig mit feuerverzinktem Stahlblech, beschichtet mit RAL 9002

Versorgungsanschlüsse CE- Anschluss Strom für 16/32 A.  Frischwasseranschluss in ½“ als Wasserhahn  Abgang Schmutzwasser in 2“ mit 90° Gradbogen und VA KM-Verschraubung.
Druckwasserdichte Steckdose CEE IP 68 für Außenstrahler und E-Seilzug Erdleitung NYY-3 3G 1,5. Auflageplatte verschweißt und mit Bohrungen für die Tragkonstruktion des E- Seilzugs.

Wildsammeler 2 Wildsammeler 2 Wildsammeler 3

Systemcontainer

Länge 3.000 mm . Breite 2.450 mm . Höhe 2.860 mm

Raumhöhe 2.500 mm

bestehend aus:

1 Stück KL Systemcontainer Typ Gang 14 PLUS

1 Stück Fenster einflügelig

12 Stück Spezial-Kunststofffundamentplatten

Systemcontainer

Länge 4.900 mm . Breite 2.450 mm . Höhe 2.860 mm

Raumhöhe 2.500 mm

bestehend aus:

1 Stück KL Systemcontainer Typ Gang 13 PLUS

1 Stück Fenster einflügelig

18 Stück Spezial-Kunststofffundamentplatten

Systemcontainer

Länge 6.000 mm . Breite 2.450 mm . Höhe 2.860 mm

Raumhöhe 2.500 mm

bestehend aus:

1 Stück KL Systemcontainer Typ Gang 14 PLUS

1 Stück Fenster einflügelig

24 Stück Spezial-Kunststofffundamentplatten

12353 15596 16800

Lieferung der geprüften Typenstatik.

- Antransport nach ....... inklusive Abladen mit Ladekran . direkte Anfahrt an den

Aufstellort vorausgesetzt.

- Ersteinpflege der Bodenbeläge

Kundenseitige Leistungen:
- Die Zuwegung muss bis zum Aufstellungsort für den Schwerlastverkehr befahrbar/geeignet
sein.
- Zur Überprüfung der Elektroinstallation müssen vor Montageende Strom zur
Verfügung stehen.
- Reinigen eventueller Transportverschmutzungen außen.
- Baufeinreinigung.
- Anschluss der Medien an die Versorgungsleitungen.
- Verlegen der Versorgungs- und Entsorgungsleitungen bis zum vereinbarten Übergabepunkt
Aus heutiger Sicht sind die von Ihnen gewünschten Liefertermine realisierbar.
Dies kann sich jedoch aufgrund der großen Nachfrage und dem damit verbundenen Auftragseingang
stündlich ändern.
Daher können wir keine Liefertermine über mehrere Tage oder Wochen reservieren.
Die Aufträge werden, falls wir lieferfähig sind, nach Auftragseingang angenommen.
Wir bitten Sie, falls unser Angebot interessant ist, den Liefertermin zeitnah zum Vergabetermin
zu erfragen.
Zwischenverkauf vorbehalten.

Mobile Systemcontainer

aus Modulen der Typenreihe Gang PLUS

Gesamtabmessung des Systemcontainers 3,0 m:

Länge 3.000 mm . Breite 2.450 mm . Höhe 2.860 mm . Raumhöhe 2.500 mm

Gesamtabmessung des Systemcontainers 4,9 m:

Länge 4.900 mm . Breite 2.450 mm . Höhe 2.860 mm . Raumhöhe 2.500 mm

Gesamtabmessung des Systemcontainers 6,0 m:

Länge 6.000 mm . Breite 2.450 mm . Höhe 2.860 mm . Raumhöhe 2.500 mm

Anzahl der Raumeinheiten, Anordnung und Raumaufteilung der Systemcontainer

gemäß Grundrisszeichnung.

Anzahl der Schalter, Steckdosen, Leuchten, Türen und Fenster ebenfalls gemäß

Grundrisszeichnung.

Zertifizierungen, Güteüberwachung:

Qualitätsmanagement nach DIN EN ISO 9001:2008,

Umweltmanagement nach DIN EN ISO 14001:2009,

Arbeits- und Gesundheitsmanagement nach OHSAS 18001:2007,

Herstellerqualifikation zum Schweißen von Stahlbauteilen nach DIN 18800-7:2002-09 Klasse D,

Präqualifikation von Unternehmen im Baufach, Registriernummer 011.090066,

Gütezeichen Mobile Raumsysteme RAL GZ 619,

Gütezeichen Systembauweise RAL GZ 613,

Schadstoffgeprüft durch den TÜV Rheinland.

Für unsere Raumeinheiten verwenden wir nur gütegeprüfte Materialien.

Höhenausgleich:

Höhenausgleich mit Spezial-Kunststoff-Fundamentplatten,

auf ausreichend tragfähigem Untergrund, max. Höhenunterschied 250 mm.

(Die Ausführung entspricht nicht den DIN-Anforderungen und der Typenstatik,

hat sich allerdings bei kurzfristigen Einsätzen bestens bewährt.)

Konstruktion:

Dreifach stapelbare Ausführung gemäß Typenstatik,

Verkehrslast des Fußbodens 3,8 kN/m²,

Schneelast nach DIN EN 1991-1-3:2010-12:

charakteristisch sk= 1,625 kN/m², auf dem Dach: s = 1,3 kN/m²,

bis Windlastzone 3 nach DIN EN 1991-1-4:2010-12 in Abhängigkeit der Modulanordnung.

Fußboden (Aufbau von innen nach außen), U-Wert Gefach 0,25/Bauteil 0,45 W/m²K:

Holzwerkstoffplatten,

120 mm Mineralwolldämmung,

verzinkter Stahlblech-Blindboden.

Wände:

Außenwände (Aufbau von außen nach innen), U-Wert Gefach 0,32/Bauteil 0,39 W/m²K:

Verzinktes Profilblech, lackiert,

Brüstungselemente auf der Fensterfront aus verzinkten Stahlblechkassetten, lackiert,

100 mm Mineralwolldämmung,

Innenbeplankung aus Melaminharz beschichteten Holzwerkstoffplatten,

Farbe Weiß, ähnlich RAL 9016 (Verkehrsweiß).

Größe 1.000/2.000 mm, in Stahleckzarge, T30-Türblatt, Profilzylinderschloss.

Fenster:

1-flügeliges Fenster:

Je Container 1 Stück einflügeliges Fenster, Größe 1.072/1.415 mm, 1-flügelig, mit

Drehkippbeschlag, aus Kunststoff, Farbe außen RAL 7016 (Anthrazitgrau), innen Weiß,

Zweischeiben-Isolierverglasung aus Wärmeschutzglas, U-Wert 1,1 W/m²K,

Aluminiumrollladen mit integrierter Hochschiebesicherung.






Außentüre:

Elektroinstallation:

CEE-Eingangsstecker und Ausgangskupplung 32 A, mit fest angeschlossenem Kabel,

Elektroinstallation unter Putz, Ausschalter, Steckdosen, Absicherung durch Sicherungsautomaten.

Beleuchtung Basismodul:

Bildschirmarbeitsplatz unterstützende Anbauleuchten, Darklight-Raster,

1 x 36 W bzw. 2 x 36 W.

Heizungsinstallation:

entfällt.



Decke/Dach (Aufbau von außen nach innen), U-Wert Gefach 0,26/Bauteil 0,39 W/m²K:

Schutzdach aus verzinktem und kunststoffbeschichtetem Blech,

Dachhaut mit Gewebeeinlage, Holzwerkstoffplatten, 120 mm Mineralwolldämmung,

Decke aus melaminharzbeschichteten Holzwerkstoffplatten, Farbe Weiß, ähnlich RAL 9016 (Verkehrsweiß).

Die Dachentwässerung erfolgt je Modul durch ein innen liegendes, verkleidetes und gedämmtes  Regenrohr.

Korrosionsschutz: Alle lackierten Stahlteile mit Schleuderstrahlanlage entzundert und grundiert.

Lackierung: Außenwände mit Zweikomponentenlack nach RAL-Farbton 7040 (Fenstergrau) lackiert. Rahmenkonstruktion farblich nicht abgesetzt.

Bodenbelag: PVC-Belag Tarkett Primo Plus, Beanspruchungsintensität Klasse 43 nach EN 685, antistatisch, 2,0 mm Materialstärke, Farbnummer 314 (Dunkelgrau), Oberfläche versiegelt,

Rutschsicherheit R9.

WS 1


WS 2

WS 3

Version als Container mit Vordach   2400x 6000(6500)x 2410 mm hoch

Wild Zerwirk + Kühlzellencontainer 2400x 6000x 2860 mm hoch mit integrierter Kühlzelle Viessmann 80 mm isoliert 2100x 3000(4000)x 2410 in der Zelle montiert ,in der Zelle ringsum 13 mm wannenförmiger Edelstahlboden 1 Led Lampe, 1 Isoliertüre 90x200 cm mit Rohrbahndom

1 Bodenablauf aus der Zelle vor der Isoliertüre im Zerwirkraum mit Abfluss seitlich nach aussen , Zerwirkraum auch

1 Wandaggregat wmc2 1300 -5 bis + 20 C regelbar Wandausschnitt + Kabel an Abweigdose innen montiert

Angebotspreis ( Vorraum 2 m Kühlraum 4 m )

Angebotspreis ( Vorraum 3 m Kühlraum 3 m )

Rohrbahn Edelstahl  50 mm abgewickelte Länge 550-180-160-90 cm mit den Deckenträgern

Abladen mit Stapler oder Baukran bauseits ,  Fracht


30.01.24 Copyright   Kaeltetechnik Rauschenbach GmbH  Phone +49 2261 94410  Impressum  Datenschutz  Angebote nur an Geschaeftskunden
