Schwimmbad Wärmepumpe Poolwärmepumpe

DC-Invertertechnologie für konstante Wassertemperaturen Unsere invertergesteuerten Pool-Wärmepumpen sind eine einfache und äußerst effiziente Möglichkeit, Schwimmbecken zu beheizen. Zum Erreichen der Wunschtemperatur wird die Heizleistung durch den stufenlos drehzahlgeregelten Kompressor sowie den Ventilator permanent bedarfsgerecht angepasst. Ein saisonaler oder ganzjähriger Badebetrieb ist so komfortabel möglich. Witterungsbedingt lange Aufheizzeiten von Außenbecken werden auf ein Minimum reduziert, die Nutzungsdauer steigt. Durch eine Optimierung des Kältekreislaufes ist der Anwendungsbereich von -15 °C bis 43 °C bei bestmöglichem Wirkungsgrad erweitert worden. So können Außen- wie auch Innenbecken ganzjährig betrieben werden.

Freibadheizung    Poolwärmepumpe  KTX Serie  23

Gerätetyp	Kurz- beschreibung	Heizleistung bei L15/W24 kW	Leistungs- aufnahme bei L15/W24 kW	COP bei L15/W24 kW/kW	Spannung V/Ph/Hz	Preis 23
Luft-/Wasser-Wärmepumpe Pro-Pac8AX für Freibäder	Luft-Wasser-Wärmepumpe speziell zur Freibadheizung bei einer Außenlufttemperatur von über +5°, ideal für Sommer-Betrieb bzw. verlängerte Badesaison	8.80	1.95	4.51	230/1/50	4.486,-
Luft-/Wasser-Wärmepumpe Pro-Pac12AX für Freibäder	Luft-Wasser-Wärmepumpe speziell zur Freibadheizung bei einer Außenlufttemperatur von über +5°, ideal für Sommer-Betrieb bzw. verlängerte Badesaison	12.00	2.60	4.61	230/1/50	4.486,-
Luft-/Wasser-Wärmepumpe Pro-Pac12BX für Freibäder	Luft-Wasser-Wärmepumpe speziell zur Freibadheizung bei einer Außenlufttemperatur von über +5°, ideal für Sommer-Betrieb bzw. verlängerte Badesaison	12.00	2.60	4.61	400/3/50	5.390,-
Luft-/Wasser-Wärmepumpe Pro-Pac16BX für Freibäder	Luft-Wasser-Wärmepumpe speziell zur Freibadheizung bei einer Außenlufttemperatur von über +5°, ideal für Sommer-Betrieb bzw. verlängerte Badesaison	15.20	3.35	4.54	400/3/50	6.396,-
Luft-/Wasser-Wärmepumpe Pro-Pac22BX für Freibäder	Luft-Wasser-Wärmepumpe speziell zur Freibadheizung bei einer Außenlufttemperatur von über +5°, ideal für Sommer-Betrieb bzw. verlängerte Badesaison	21.00	4.45	4.72	400/3/50	6.990,-

Heizleistung L15/W24 Pro-Pac8AX		8.80 kW
Heizleistung L7/W24		7.00 kW
Heizleistung L-3/W24		-
Leistungsaufnahme L15/W24		1.95 kW
COP L15/W24		4.51 kW/kW
Temperaturbereich	Luft	+5 - +40 °C
	Wasser	+10 - +40 °C
Luftmenge		2200 m3/h
Wassermenge		4.50 m3/h
Wasseranschlüsse		50.00 mm
Spannung		230/1/50 V/Ph/Hz
Schalldruckpegel		49 dB(A)
Kältemittelfüllmenge		1,9 kg
Abmessungen (H/B/T)		725/1264/548 mm
Gewicht		91 kg



Typ Pro-Pac8AX Pro-Pac12AX(BX) Pro-Pac16BX Pro-Pac22BX Heizleistung bei L15/W24 kW 8,8 12,0 15,2 21,0 Heizleistung bei L7/W24 kW 7,0 9,5 12,3 16,5 Leistungsaufnahme L15/W24 kW 1,95 2,6 3,35 4,45 COP L15/W24 kW/kW 4,51 4,61 4,54 4,72 max. Beckengröße*, abgedeckt m2 40 55 70 95 max. Beckengröße*, ohne Abdeckung m2 16 22 28 38 Luftmenge m3/h 2200 3300 3500 4900 Spannung (AX) V/Ph/Hz 230/1/50 230/1/50 - - Spannung (BX) V/Ph/Hz - 400/3/50 400/3/50 400/3/50 Temperaturbereich Luft °C +5 - +40 +5 - +40 +5 - +40 +5 - +40 Temperaturbereich Wasser °C +10 - +40 +10 - +40 +10 - +40 +10 - +40 Wassermenge m3/h 4,5 4,5 7,5 10 Wasseranschlüsse mm 50 50 50 50 Schalldruckpegel in 3 m dB(A) 49 50 52 55 Kältemittelfüllmenge R407C kg 1,9 2,5 5 6 Verdichterbauart Rollkolben Rollkolben Scroll Scroll Höhe mm 725 725 725 904 Breite mm 1264 1264 1264 1264 Tiefe mm 548 548 554 554 Gewicht kg 91 96 113 119

Preise inkl. Fracht Deutschland ohne Inseln frei Bordsteinkante inkl  19% MWST

Neue Gerätegeneration • Titan-Wärmetauscher • Digitaler Thermostat • Laufruhiger Scroll-Verdichter • Kunststoffbeschichtetes Gehäuse • Für Innen- und Außenaufstellung • Hohe Leistungszahlen • Einsetzbar ab +7°C

Einfache Installation Einbindung in die Umwälzleitung ohne By-Pass Niedrige Betriebskosten Bei einem Stromverbrauch von 1 kW bis zu 4kWh Wärme kostenlos aus der Umgebungsluft Titan-Wärmetauscher Extreme Korrosionsbeständigkeit Eingebauter Strömungswächter mit Meldeleuchte Sicherstellung des Betriebes nur bei korrekter Durchflussmenge

Die KTX Pool-Wärmepumpen zeichnen sich durch sehr hohe COP-Werte bei niedrigen Geräuschemissionen aus. Der COP-Wert gibt an, wieviel Wärmeenergie dem Beckenwasser pro Stromeinheit zugeführt werden kann. Je höher der COP-Wert ist, umso weniger Strom muss bezahlt werden. Eine bestmögliche Eigennutzung von eigenem Photovoltaikstrom kann zusätzlich mithilfe der integrierten Modbus RTU-Schnittstelle oder noch einfacher der externen Freigabe durch z. B. einen PV-Wechselrichter erfolgen. Alle notwendigen Anschlüsse sind bereits in unseren neuen Pool-Wärmepumpen serienmäßig eingebaut. Maximaler Badespaß bei minimalen Kosten.

Inverter-Wärmepumpen zur Beckenwasserbeheizung und Verlängerung der Badesaison DC-Invertertechnologie für konstante Wassertemperaturen Unsere invertergesteuerten Pool-Wärmepumpen sind eine einfache und äußerst effiziente Möglichkeit, Schwimmbecken zu beheizen. Zum Erreichen der Wunschtemperatur wird die Heizleistung durch den stufenlos drehzahlgeregelten Kompressor sowie den Ventilator permanent bedarfsgerecht angepasst. Ein saisonaler oder ganzjähriger Badebetrieb ist so komfortabel möglich. Witterungsbedingt lange Aufheizzeiten von Außenbecken werden auf ein Minimum reduziert, die Nutzungsdauer steigt. Durch eine Optimierung des Kältekreislaufes ist der Anwendungsbereich von -15 °C bis 43 °C bei bestmöglichem Wirkungsgrad erweitert worden. So können Außen- wie auch Innenbecken ganzjährig betrieben werden. Die KTX Pool-Wärmepumpen zeichnen sich durch sehr hohe COP-Werte bei niedrigen Geräuschemissionen aus. Der COP-Wert gibt an, wieviel Wärmeenergie dem Beckenwasser pro Stromeinheit zugeführt werden kann. Je höher der COP-Wert ist, umso weniger Strom muss bezahlt werden. Eine bestmögliche Eigennutzung von eigenem Photovoltaikstrom kann zusätzlich mithilfe der integrierten Modbus RTU-Schnittstelle oder noch einfacher der externen Freigabe durch z. B. einen PV-Wechselrichter erfolgen. Alle notwendigen Anschlüsse sind bereits in unseren neuen Pool-Wärmepumpen serienmäßig eingebaut. Maximaler Badespaß bei minimalen Kosten. Alle Vorteile auf einen Blick Sehr effiziente und günstige Möglichkeit der Beckenbeheizung Sehr hohe Wirkungsgrade (COP) auch bei niedrigen Temperaturen bis -15 °C Turbo-Modus für eine schnelle Erwärmung zum Saisonstart Niedrigste Geräuscheemissionen auch im Normalbetrieb (Smart-Modus) Extrem leiser Betrieb im Silence-Modus Inverter gesteuerter Mitsubishi DC-Doppel-Rollkolbenkompressor (drehzahlgeregelt) Stufenloser DC-Gleichstromventilator Konstante Wassertemperaturen Umweltverträgliches Kältemittel R32 Serienmäßige Kühlfunktion für Becken mit hoher Sonneneinstrahlung oder Tauchbecken Serienmäßige App-Steuerung Externe Freigabe für z. B. Photovoltaik-Wechselrichter Einbindung in das Gebäudemanagementsystem über Modbus RTU/RS-485-Schnittstellen möglich Beschichteter Verdampfer nach Industriestandard Hocheffizienter Titanbeckenwasserkondensator für Chlor- und Salzwasser geeignet Korrosionsbeständiges Aluminiumgehäuse Kältemittelüberwachung durch Hoch-und Niederdruckschalter Volumenstromüberwachung durch Strömungswächter Sanftanlauf für geringe Anlaufströme und Laufruhe Winterpaket serienmäßig: Integrierte Leistungsanzeige zur Überwachung (nur 230V-Maschinen), 4-Wege-Markenabtauventil für den Betrieb bei niedrigen Außentemperaturen, Kompressorheizung, Verdampferheizung, Winterabdeckung zum Einwintern Einsatzbereiche Außenbecken Innenbecken Schwimmteiche Whirlpools Therapiebecken Tauchbecken (bis 12 °C Wassertemperatur)

Alle Vorteile auf einen Blick Sehr effiziente und günstige Möglichkeit der Beckenbeheizung Sehr hohe Wirkungsgrade (COP) auch bei niedrigen Temperaturen bis -15 °C Turbo-Modus für eine schnelle Erwärmung zum Saisonstart Niedrigste Geräuscheemissionen auch im Normalbetrieb (Smart-Modus) Extrem leiser Betrieb im Silence-Modus Inverter gesteuerter Mitsubishi DC-Doppel-Rollkolbenkompressor (drehzahlgeregelt) Stufenloser DC-Gleichstromventilator Konstante Wassertemperaturen Umweltverträgliches Kältemittel R32 Serienmäßige Kühlfunktion für Becken mit hoher Sonneneinstrahlung oder Tauchbecken Serienmäßige App-Steuerung Externe Freigabe für z. B. Photovoltaik-Wechselrichter Einbindung in das Gebäudemanagementsystem über Modbus RTU/RS-485-Schnittstellen möglich Beschichteter Verdampfer nach Industriestandard Hocheffizienter Titanbeckenwasserkondensator für Chlor- und Salzwasser geeignet Korrosionsbeständiges Aluminiumgehäuse Kältemittelüberwachung durch Hoch-und Niederdruckschalter Volumenstromüberwachung durch Strömungswächter Sanftanlauf für geringe Anlaufströme und Laufruhe Winterpaket serienmäßig: Integrierte Leistungsanzeige zur Überwachung (nur 230V-Maschinen), 4-Wege-Markenabtauventil für den Betrieb bei niedrigen Außentemperaturen, Kompressorheizung, Verdampferheizung, Winterabdeckung zum Einwintern Einsatzbereiche Außenbecken Innenbecken Schwimmteiche Whirlpools Therapiebecken Tauchbecken (bis 12 °C Wassertemperatur)Anschlussprinzip Elektrischer Anschluss Die KTX-Wärmepumpen werden je nach Ausführung mit einer Spannungsversorgung von 230 V oder 400 V betrieben. Die Modbus RTU-Schnittstelle ermöglicht die Kommunikation (Einstellungen ansehen und ändern) mit dem hausinternen Netzwerk bzw. dem Smarthome. Die externe Freigabe bietet eine einfache Möglichkeit, die Wärmepumpe mittels eines bauseitigen Relais in eine bestehende Photovoltaikanlage zur bestmöglichen Eigennutzung zu integrieren. Hydraulischer Anschluss / Verrohrung Die Wärmepumpe wird in Ihrem Wasserkreislauf hinter der Filtereinheit als Bypass eingeschlossen. Volle Kontrolle Durch die integrierte App-Steuerung via Smartphone können Sie den Betrieb individuell kontrollieren und zeitlich anpassen. Die serienmäßige Leistungsmessung schafft Sicherheit und Kostenkontrolle. Selbst nach einer regnerischen Woche steht so dem sonnigen Wochenende im warmen Pool nichts mehr im Wege.

Äußerst kostengünstige Möglichkeit der Beckenbeheizung Heiz-, Kühl- und Automatikbetrieb Umweltverträgliches Kältemittel R32 Boostmodus für eine schnelle Erwärmung zum Saisonstart Sehr leiser Betrieb durch integrierten Flüstermodus mit bis zu 80 % der Heizleistung Einsatz bis -5 °C Außentemperatur Stufenlose DC-Invertertechnologie für konstante Wassertemperaturen Sehr hohe Effizienz auch bei niedrigen Außentemperaturen (COP) Hocheffizienter Titanbeckenwasserkondensator für Chlor- und Salzwasser geeignet 4-Wege Abtauventil für den Einsatz bei niedrigen Außentemperaturen Kältemittelüberwachung durch Hoch-und Niederdruckschalter Volumenstromüberwachung und Sanftanlauf für geringe Anlaufströme Serienmäßige Kühlfunktion für Becken mit hoher Sonneneinstrahlung Serienmäßige App-Steuerung mit intergrierter Zeitschaltung Die maximale Aufheizzeit sollte 4 Stunden pro 1°C Wassertemperatur betragen. Beispiel: Sie haben einen Swimmingpool mit 30m³ Wasser und einer Anfangstemperatur von 18°C. Sie möchten das Wasser auf 28°C aufheizen. Die maximale Aufheizzeit sollte 4 Stunden pro 1°C Wassertemperatur betragen. Folglich benötigen Sie 40 Stunden um Ihren 30m³ Pool um 10°C aufzuheizen.

Typ KTX 10 KTX 13 Einsatzbereich Außentemperatur °C -15 bis +43 -15 bis +43 Beckenwassertemperatur im Heizbetrieb °C +18 bis +40 +18 bis +40 Beckenwassertemperatur im Kühlbetrieb °C +12 bis +30 +12 bis +30 Heizleistung bei L26 / W26 / 80 % r. F. kW 10,2 13,2 Max. COP L26 / W26 / 80 % r. F. kW/kW 15,1 15,0 Heizleistung bei L15 / W26 / 70 % r. F. kW 7,5 8,8 Max. COP L15 / W26 / 70 % r. F. kW/kW 6,9 6,8 Kühlleistung L35 / W28 / 80 % r. F. kW 4,4 5,6 Spannung V/Ph/Hz 230/1/50 230/1/50 Leistungsaufnahme bei 15 °C Außenluft kW 0,18-1,53 0,22-1,80 Stromaufnahme bei 15 °C Außenluft A 0,78-6,65 0,96-7,82 Max. Stromaufnahme A 10,0 12,5 Schalldruckpegel in 10 m dB(A) 18,5-25,5 18,6-26,9 Schalldruckpegel in 1 m dB(A) 38,5-45,5 38,6-46,9 Wasserdurchfluss m³/h 2-4 3-4 Wasseranschlüsse mm 50 50 Kältemittel / Kältemittelfüllmenge kg R32 / 0,55 R32 / 0,80 CO2-Äquivalent t 0,371 0,540 Rollkolbenverdichter invertergesteuert invertergesteuert Beckenwasserkondensator (Verflüssiger) Titan Titan Gehäuse / Chassis Aluminium Aluminium Abmessungen H x B x T mm 650 × 799 × 432 650 × 893 × 432 Gewicht kg 51 61 Kühlfunktion inklusive inklusive App-Steuerung ja ja Externe Freigabe ja ja Ansteuerung über Modbus RTU-Schnittstelle ja ja Winterabdeckung inklusive inklusive Zubehör Fernbedienung 10 m zur Innenmontage optional optional Dämpfungs-/ Montagesockel Größe 2 x DS-600 2 x DS-600 Preis € 2.560,- 3.150,- Preis Fernbedienung 10 m zur Innenmontage € 460,- 460,- Preis Dämpfungs- / Montagesockel € 54,- 54,- KTX 21 KTX 26 KTX 32 400V KTX 40 400V -15 bis +43 -15 bis +43 -15 bis +43 -15 bis +43 +18 bis +40 +18 bis +40 +18 bis +40 +18 bis +40 +12 bis +30 +12 bis +30 +12 bis +30 +12 bis +30 21 25,5 31,5 40 15,0 16,0 15,8 15,8 14,3 17,5 21,5 28 7,8 7,8 7,8 7,9 8,0 11,6 13,6 16,0 230/1/50 230/1/50 400/3/50 400/3/50 0,31-3,08 0,38-3,53 0,46-4,4 0,60-5,94 1,35-13,4 1,65-15,3 0,66-6,35 0,87-8,57 18,5 20,5 9,4 12,5 22,9-30,8 20,8-31,2 23,3-31,9 22,5-31,7 42,9-50,8 40,8-51,2 43,3-51,9 42,5-51,7 6,5-8,5 8-10 10-12 12-18 50 50 50 50 R32 / 1,20 R32 / 2,00 R32 / 2,30 R32 / 3,20 0,810 1,350 1,553 2,160 invertergesteuert invertergesteuert invertergesteuert invertergesteuert Titan Titan Titan Titan Aluminium Aluminium Aluminium Aluminium 750 × 995 × 432 952 × 1.125 × 429 947 × 1.074 × 539 947 ×1.260 × 539 70 98 111 126 inklusive inklusive inklusive inklusive ja ja ja ja ja ja ja ja ja ja ja ja inklusive inklusive inklusive inklusive optional optional optional optional 2 x DS-600 2 x DS-600 2 x DS-600 2 x DS-600 4.760,- 5.550,- 6.440,- 7.430,- 460,- 460,- 460,- 460,- 54,- 54,- 54,- 54,- Optionales Zubehör • Fernbedienung • Dämpfungs-/ Montagesockel Dämpfungs-/ Montagesockel Inklusivzubehör • WinterabdeckungR32refrigerant gas 27

Calorex_I-PAC = Dantherm

Die obige Abbildung spiegelt die Funktion der Wärmepumpe wieder. Der Kreislauf zeigt dabei, auf welchem Wege die Energie der Luft entzogen und als Wärme an das Schwimmbadwasser zugeführt wird.  roduktbeschreibung
Artikelnummer: 14740

Eine umweltfreundliche Lösung zur Beheizung Ihres Indoor- oder Outdoor-Pools. Durchschnittlicher COP 9,7 (Luft 27 °C / 80 % rF, Wasser 27 °C, 50 % Geschwindigkeit). Heizleistung 13 kW. Einfach zu installieren.

Anders als herkömmliche Methoden zur Schwimmbeckenbeheizung braucht die HPP-i Wärmepumpe keinen Brennstoffspeicher und keine Hochleistungs-Stromversorgung. Sie erzeugt keine Gerüche, Dämpfe oder CO2 (wenn Strom aus regenerativen Quellen genutzt wird). HPP-i Wärmepumpen sind für den ganzjährigen Betrieb konzipiert, wenn die Temperatur über - 5 °C liegt. So lässt sich die Badesaison um mehrere Monate verlängern. Die HPP-i 12 Wärmepumpe von Dantherm ist

leise: maximal 32 dB(A) in 10 m Entfernung
hochwirksam: bedarfsgeregelter Inverter-Kompressor (VCC)
zuverlässig: entwickelt und produziert in Dänemark

Wärmepumpe Dantherm HPP-i 12

Wärmepumpe Dantherm HPP-i 16

Wärmepumpe Dantherm HPP-i 8

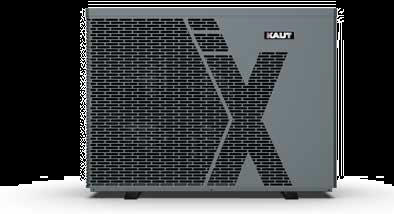

  Poolwärmepumpe KTX

Luft-Wasser-Wärmepumpe   zur Beheizung von Freibädern  als anschlussfertiges Kompaktgerät  bestehend aus:

Grundrahmen aus verzinktem Stahlblech.

Gehäuseteile kunststoffbeschichtet.

Radialventilator mit vorwärtsgekrümmten Schaufeln, zweiseitig saugend, direkt angetrieben.

Ventilatormotor mit internem Wicklungsschutz. Luftführung horizontal.

Vollhermetischer Verdichter, gegen Überlast geschützt, schwingungsgedämpft gelagert, mit Anlauf- und Betriebskondensator.

Verdampfer aus Kupferrohren mit kunststoffbeschichteten Alu-Lamellen.

Koaxialkondensator aus CuNi, Kapillarrohr, Filtertrockner, Flüssigkeitsabscheider.

Kältekreis mit Sicherheitskältemittel R407C und Kältemaschinen-Spezialöl gefüllt.

Einstellbarer Thermostat mit digitaler Soll- und Istwertanzeige, Abtauautomatik, Hoch- und Niederdruckschalter, Relais, Einschaltverzögerung des Kompressors. Kontrolllampen für Spannung, Störung und Abtauphase.

Wasserführende Rohrleitung aus CuNi mit eingebautem Durchflussmesser und Schraubanschlüssen.

Tropfschale aus Kunststoff mit 3/4" Kondensatablaufstutzen.

Technische Daten

Freiraumbedarf für Wartung: 500mm
Anforderungen an Wasserqualität: pH=7,0 bis 7,8; freies Chlor max. 30 ppm
Typ         :    AW631al
