Rest was zur Installation nötig ist bauseits
, Kältemitel , Kabel , Kälte Kupfer Rohr Isolierung
Ich kenne die Isolierstärke und
technischen Vorbedingungen wie Isoliertür , Dampfsperre ,
Begehung nicht , deswegen Auslegung + Funktion
unter Ausschluss jeglicher Sicherung seitens
Schiessl .
Einen Verdampfer mit Edelstahlpaket hat
ca 8-10 Wochen Lieferzeit und ist 2,5 mal Größer wegen dem
Lamellenpaket und kostet 7 mal soviel
Backwarenkühlschrank
Backwaren
TK Schrank
Eistruhen
Eisvitrinen
Energiespartruhen
FlaschenkühltruhenV2a
Fischkühlschrank
Froster
Glastür Tiefkühlschrank
Impulstruhen
Kühldose
Kühlschrank
Umluft Glastüre
Kühlschrank
Umluft V2a
Kühlschrank
Um. weiss
Kühltisch
Labortruhen
Pluskühlinsel
Sahneklimaschrank
Tiefkühlglastürschrank
Tiefkühlkombi
Tiefkühlinsel
Glasdeckel
Tiefkühlinsel
zentralg.
Tiefkühlinsel
Auronzo
Tiefkühlinsel
Ola +/-
Tiefkühlschrank
Tiefkühlschrank
Glastür
Tiefkühltisch
Tiefkühltruhen
Bestellung auch unter
Shop.Rauschenbach
Huckepack Aggregat FAM
Huckepack Aggregat Fam 009
Huckepack Aggregat Fam 016
Huckepack Aggregate
Huckepack Kälteaggregat
Huckepack Kälteaggregate
Huckepack Kühlung Aggregat
Huckepack Kühlung Aggregate
Die Kälte Sets für Normalkühlung sind für das Kältemittel R134a
vorgesehen (es besteht
auch eine Freigabe für R513A).
Berechnungsgrundlagen:
Zelle PU 100mm Isolierung mit Boden
Raumtemperatur 0 / 2 °C
Kühlgut Fleisch allgemein
Belegung 100 kg/m2
Einbringung ca. 20 % der Belegungsmenge
Warenabkühlung 25 K
Umgebungstemperatur Zelle 28 °C
Umgebungstemperatur Aggregat 32 °C
Luftwechselrate angepasst an Raumgröße
Laufzeit/Tag 16 h
Sylensis LUNITE AGGREGAT
Allgemeine Produkteinführung:
Diese luftgekühlten Verflüssigungssätze, wetterfest und
geräuscharm, sind für Mitteltemperaturanwendungen erhältlich.
Sie sind für Kältemittel und -Mischungen qualifiziert.
Die Silensys-Einheiten sind mit hermetisch dichten
Tecumseh-Kompressoren ausgestattet und in einem Polypropylen-Gehäuse
für einen besseren Schutz gegen salzhaltige Umgebung eingebaut.
Sie sind für den Betrieb mit R134A und bis zu +46°C
Umgebungstemperatur optimiert. In der Standardlieferung sind sie
mit einer Flüssigkeitsleitung mit Monoblock-Trockner und
Schauglas ausgestattet und werden unter einer neutralen
Stickstofffüllung geliefert.
Bitte beachten Sie die Software und Dokumentationen des
Herstellers für weitere Details über Auswahl und
Anwendungsgrenzen, ansonsten wenden Sie sich bitte an unsere
lokalen Niederlassungen.
Leistungsdatenbedingungen: EN13215. Umgebungstemperatur = +32°C
Überhitzung = 10K Unterkühlung = 3K / Ökodesign-Anforderungen
Umgebungstemperatur = +32°C Rückgastemperatur = +20°C.
Danfoss Ventilkörper R134a - „TN2 N“ Löt 12mm
Danfoss Düseneinsatz für T2/TE2 - Größe 03 „068-2006“
Danfoss Magnetventil mit Spule - „EVR3“ 10mm Löt |
|
|
Split
Kälteaggregat Schiessl Kälteaggregate
Schiessl Splitaggregate Lieferung frei Bordsteinkante
PDF Kältesets_mit Kelvion Luftkühler
downloads/Kaeltesets_mit Kelvion.pdf Kelvion = Küba Auslegungssoftware
|
Schiessl Split-Kältemodul Normalkühlung
Typ Split Raumvolumen +2 bis + 12 C
Pluskühlung
Kälte Set Economy NK / R134a 7,5 m3
OP-UCGC018SCA01G/RSV1200405ED/ECP202Exp
bis 7,5 m3 + 2 C
netto 1.590,--
+ mwst 22 12-32
aus Rechtlichen Gründen kein Verkauf an
Endkunden nur an Wiederverkäufer Gewerbekunden und
Kältefachbetriebe
UMGANG mit Kältemittel
!!!
|

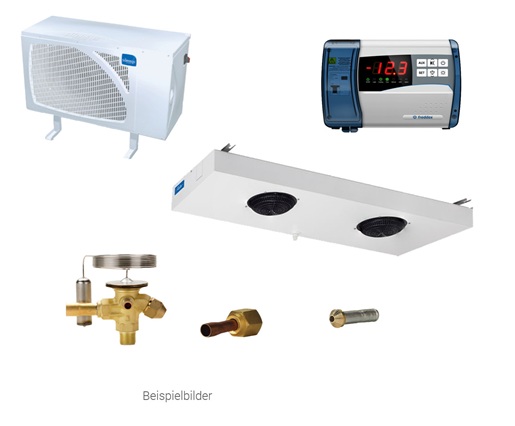

Die Kälte Sets Economy für
Normalkühlung stehen für 7,5, 10, 15 und 20 m3 Raumvolumen
zur Verfügung. Sie sind aus Premium Produkten führender
Hersteller Danfoss + Eco + Pego zusammengestellt:
• Verflüssigungssatz
• Druckschalter
• Einspritzventile mit Düse
• Magnetventil mit Spule
• Schauglas
• Filtertrockner
• Kühlstellenreglerbox
• Drehzahlregler (als Option wählbar)
• Luftkühler |
Die Kälte Sets für Normalkühlung sind für das
Kältemittel R134a vorgesehen (es besteht auch eine
Freigabe für R513A).
Zelle: PU 100 mm Isolierung mit Boden
Raumtemperatur: +2 °C
Kühlgut: Fleisch allgemein
Belegung: 100 kg/m2
Einbringung: ca. 20 % der Belegungsmenge
Warenabkühlung: 25 K
Umgebungstemperatur Zelle: 28 °C
Umgebungstemperatur Verflüssigungssatz: 32 °C
Luftwechselrate: angepasst an Raumgröße
Laufzeit/Tag: 16 h |
|
|
Kälte Set Economy NK / R134a 10 m3
CGC021SCA01G/RSV1200605ED netto
€1.760,--
+ mwst 22 12-39 A00.0412
Kälte Set Economy NK / R134a 15 m3
OP-UCGC026GSA01G/RSV2200405ED/ECP202Exp
netto € 2.270,--
+ mwst 22 17-05
A00.0413
Kälte Set Economy NK / R134a 20 m3
OP-UCGC034GSA01G/RSV2200605ED/ECP202Exp
netto € 2.390,--
+ mwst 22
18-08
A00.0414
Kälte Set Economy NK / R134a
30 m3 Tecumseh Verflüssigungssatz
FH2 FHT 4525 YHR-XG 400V +
Rivacold Luftkühler Decke RS4380BED m. Heizung ECP202Exp
netto € 3.390,--
+ mwst 22
|
 |
Tiefkühlung
Kälte Set TK / R452A 4,5 m3
CAJN2446ZBR/RS3180BED/ECP202Expert
netto €1.850,-- + mwst
22 13-73
A00.0415
Kälte Set Economy TK / R452A 8 m3
CAJN2464ZBR/RS31808BED/ECP202Expert
netto €2.130,-- + mwst 22 15-39
A00.0459
Kälte Set Economy TK / R452A 17 m3
TFHT2480ZBR/RS4380BED/ECP300ExpertVD4
netto € 2.990,-- + mwst
22 23-18
A00.0463
Kälte Set Economy TK / R452A 28 m3
TFHT2511ZBR/RS4380BED
netto 3.690,-- + mwst
22 24-84
A00.0418 |
|
Split Tiefkühlaggregat |
Split Tiefkühlaggregat
|
Die Kälte
Sets Economy für Tiefkühlung stehen für 4,5
,8, 10, 17 und 28 m3 Raumvolumen zur
Verfügung. Sie sind aus Premium Produkten
führender Hersteller Danfoss + Eco + Pego
zusammengestellt:
• Verflüssigungssatz
• Druckschalter
• Einspritzventile mit Düse
• Magnetventil mit Spule
• Schauglas
• Filtertrockner
• Kühlstellenreglerbox
• Drehzahlregler (als Option wählbar)
• Luftkühler |
Die Kälte Sets für Tiefkühlung sind für das Kältemittel
R452a vorgesehen
Zelle: PU 100 mm Isolierung mit Boden
Raumtemperatur: -18 °C
Kühlgut: Fleisch allgemein
Belegung: 100 kg/m2
Einbringung: ca. 5 % der Belegungsmenge
Warenabkühlung: 25 K
Umgebungstemperatur Zelle: 28 °C
Umgebungstemperatur Verflüssigungssatz: 32 °C
Luftwechselrate: angepasst an Raumgröße
Laufzeit/Tag: 16 h |
|
die Lösung mit besonders leisen und
für Aussenaufstellung geeigneten Modellen
Sylensis nur auf Anfrage |
kombiniert mit Küba oder Roller oder Eco Verdampfern |
 |
Kälteleistung für
Kühlzelle 7,5 m3
Sylensis mit Winterregelung
Kältesatz Sylensis für Aussenaufstellung SIL nk R134A
| 7,5 m³ | SILFH4461yfz | DFBE022E | ECP202Expert mit
1,3 kw Kälteleistung bei -8 C 2 NTC-Fühler €
2.390,-- + mwst 2022
Kälte Set Premium SIL | NK | R134a |
10 m³ | SILFH4476YTZ |
DFBE022D | ECP202Expert A00.0331
netto 2.690,-- + mwst
22 22 20-72
A00.0331
|
|
|
Kälteleistung für
Kühlzelle 15 m3
Sylensis mit Winterregelung
Kältesatz Sylensis für Aussenaufstellung SIL nk R134A
| | SILFH4511ytz | DFBE051D | ECP202Expert mit
1,9 kw Kälteleistung bei -8 C 2 NTC-Fühler €
3.290,-- + mwst 22
|
|
|
Kälteleistung für
Kühlzelle 20 m3
Sylensis mit Winterregelung
Kältesatz Sylensis für Aussenaufstellung SIL nk R134A
| 10 m³ | SILFH4518yfz | DFBE061D | ECP202Expert mit
1,9 kw Kälteleistung bei -8 C 2 NTC-Fühler €
3.550,-- + mwst 22
|
 |
Kälteleistung für
Tief- Kühlzelle 5 m3
-20 C
Sylensis mit Winterregelung
Kältesatz Sylensis für Aussenaufstellung Kälte Set
Premium SIL TK / R452A 4,5m3
SILAJ2446ZFZ/DFBE022E/ECP202Expert mit
1, kw Kälteleistung bei -30 C VT 2 NTC-Fühler €
2.980,-- + mwst 22
-22-25
A00.0335
|
|
|
Kälteleistung für
Tief- Kühlzelle 28 m3
-20 C
Sylensis mit Winterregelung
Kältesatz Sylensis für Aussenaufstellung KKälte Set
Premium SIL TK / R452A 28m3
SILFH2511ZTZ/DFBE061D/ECP202Expert mit
2,2 kw Kälteleistung bei -30 C VT 2 NTC-Fühler €
3.990,-- + mwst 22
30 -07
A00.0337
|
 |
DF De Abmessungen
|
|
|
Kälteleistung für
Kühlzelle 20 m3
Sylensis mit Winterregelung
Kältesatz Sylensis für Aussenaufstellung SIL nk R134A
| 20 m³ | SILFH4518yTZ | DFBE061D | ECP202Expert mit
2,5 kw Kälteleistung bei -8 C
+ Küba 2 NTC-Fühler €
3.490,-- + mwst 22
|
 |
Kälteleistung für
Getränkekühlzelle 70 m3 ohne boden mit 4 Entnahmetüren
und Automatiktüre
Sylensis mit Winterregelung
Kältesatz Sylensis für Aussenaufstellung SILAGD4574Y-TZ
mit 9 kw Kälteleistung bei -8 C
+ Küba Decken/Wandverdampfer GACC RX
040.1/2-70.A-1820879P + E- Ventil mit Düse +
Magnetventil + Pego Schaltkasten elektronisch 230V ECP
202 Expert m.2 NTC-Fühler €
8.490,-- + mwst 22
|
 |
Küba Decken/Wandverdampfer GACC RX
040.1/2-70.A-1820879P |
 |
SILAGD4574Y-TZ
Verdampfungstemp. : -8.00 °C 73 dBA
Uberhitzung : 7.00 K
Sauggastemp. : 12.0 °C
Umgebung : 36.0 °C
Unterkühlung : 2.00 K
Kälteleistung : 8891 Watt
Leistungsaufn. : 4796 Watt
Stromaufn. : 10.1 A
Leistungsziffer : 1.85 Watt/W
|
|
Aussenaufstellung Sylensis
mit Küba Junior |
|
|
Betriebsbedingungen
Die
Kälte Sets für Normalkühlung sind für
das Kältemittel R134a vorgesehen (es besteht
auch eine Freigabe für
R513A).
Berechnungsgrundlagen:
Zelle PU 100 mm Isolierung
mit Boden
Raumtemperatur + 2 °C
Kühlgut Fleisch allgemein
Belegung 100 kg/m2
Einbringung ca. 20 % der
Belegungsmenge
Warenabkühlung 25 K
Umgebungstemperatur Zelle 28
°C
Umgebungstemperatur Aggregat
32 °C
Luftwechselrate angepasst an
Raumgröße
Laufzeit/Tag 16 h
|
Economy Sets
für Normalkühlung
Kälte
Set NK 7,5 Kälte Set NK 10 Kälte Set NK 15 Kälte Set NK
15
Verflüssigungssatz Danfoss
OP-U(M)CGC018SCA01G OP-U(M)UCGC021SCA01G
OP-U(M)UCGC026GSA01G OP-U(M)UCGC034GSA01G
Druckschalter HD/ND Danfoss KP17W KP17W
KP17W KP17W
Einspritzventil / Düse Danfoss TN2 / 00
TN2 / 00 TN2 / 01 TN2 / 02
Magnetventil mit Spule Danfoss EVR 3 / 6
mm EVR 3 / 6 mm EVR 3 / 10 mm EVR 3 / 10 mm
Schauglas Danfoss SGP6FN i/a SGP6FN i/a
SGP10FN i/a SGP10FN i/a
Filtertrockner Danfoss DML052 DML052
DML053 DML053
Kühlstellenreglerbox Danfoss AK-RC 1011)
AK-RC 1011) AK-RC 1011) AK-RC 1011)
Drehzahlregler nicht im Lieferumfang
(optional)
Danfoss XGE-4C XGE-4C XGE-4C XGE-4C
Luftkühler Kelvion DFBE 022E DFBE 022E DFBE 051D DFBE
051D
|
|
Kälte Sets
Economy
Tiefkühlung
einfache
Auswahl - komplette Ausstattung
Attraktive Preise
Die Kälte Sets Premium für
Tiefkühlung stehen für 4,5, 8, 17 und 28 m3
Raumvolumen
zur Verfügung. Sie sind aus
Premium Produkten führender Hersteller
zusammengestellt:
• Verflüssigungssatz •
Druckschalter • Einspritzventile mit Düse •
Magnetventil mit Düse
• Schauglas • Filtertrockner
• Kühlstellenreglerbox
• Drehzahlregler (als Option wählbar)
• Luftkühler
Betriebsbedingungen
Die Kälte Sets für
Tiefkühlung sind für das Kältemittel R452A
vorgesehen.
Berechnungsgrundlagen:
Zelle PU 100mm Isolierung
mit Boden
Raumtemperatur - 20 °C
Kühlgut Fleisch allgemein
Belegung 100 kg/m2
Einbringung ca. 15 % der
Belegungsmenge
Warenabkühlung 10 K
Umgebungstemperatur Zelle 28
°C
Umgebungstemperatur Aggregat
32 °C
Luftwechselrate angepasst an
Raumgröße
Laufzeit/Tag 16 h
|
Premium Sets
für Tiefkühlung
Kälte Set TK
4,5 Kälte Set TK 8 Kälte Set TK 17 Kälte Set TK 28
Verflüssigungssatz Tecumseh CAJN2446ZBR
CAJN2464ZBR TFHT2480ZBR TFHT2511ZBR
Druckschalter HD/ND KP17W Danfoss KP17W
Danfoss aufgebaut aufgebaut
Einspritzventil / Düse Danfoss TS2 / 00
TS2 / 01 TS2 / 02 TS2 / 03
Magnetventil mit Spule Danfoss EVR 3 / 6
mm EVR 3 / 6 mm EVR 3 / 10 mm EVR 3 / 10 mm
Schauglas Danfoss SGP6FN i/a SGP6FN i/a
SGP10FN i/a SGP10FN i/a
Filtertrockner Danfoss DML052 DML052
DML053 DML053
Kühlstellenreglerbox Danfoss AK-RC 1011)
AK-RC 1011) AK-RC 103 AK-RC 103
Drehzahlregler nicht im Lieferumfang
(optional)
P315 Tecumseh P315 Tecumseh XGE-4C Danfoss XGE-4C
Danfoss
Luftkühler Kelvion DFBE 022E DFBE 022E DFBE 051D DFBE
061D
sylensis
Premium SIL Sets für Normalkühlung
Kälte Set NK 7,5 Kälte Set NK 10 Kälte Set NK 15 Kälte
Set NK 20
Außeneinheit Tecumseh SIL AJ4461YFZ SIL AJ4476YFZ SIL
AJ4511YTZ SIL FH4518
Einspritzventil / Düse Danfoss TN2N / 00 TN2N / 00 TN2N
/ 02 TN2N / 03
Magnetventil mit Spule Danfoss EVR 3 / 6 mm EVR 3 / 6 mm
EVR 3 / 10 mm EVR 3 / 10 mm
Kühlstellenreglerbox elektronisch Pego ECP 202 Expert m.
2 NTC-Fühler ECP 202 Expert m. 2 NTC-Fühler ECP 202
Expert m. 2 NTC-Fühler ECP 202 Expert m. 2 NTC-Fühler
Luftkühler (Decke) Kelvion DFBE 022E DFBE 022E DFBE 051D
DFBE 061D
Luftkühler Abmessungen HxBxT mm 143x928x515 143x928x515
268x872x626 268x972x626
Luftkühler Eintritt/Austritt Ø mm 10/10 10/10 10/12
10/12
Flüssigkeitsleitung/Saugleitung Verflüssigungssatz Ø mm
6,35/12,7 9,5/12,7 9,5/15,9 9,5/15,9
|
Kelvion Luftkühler für die Gewerbekälte KDC
GOEDHART FC38SKelvion Goedhart gewerblicher
Luftkühler FC38S
GOEDHART FC38LKelvion Goedhart gewerblicher
Luftkühler FC38L
GOEDHART PACKelvion Goedhart gewerblicher
Luftkühler PAC
KÜBA GASTRO (SLIM) FMKelvion Küba
gewerblicher Luftkühler Gastro Slim FM
KÜBA JUNIOR DFKelvion Küba gewerblicher
Luftkühler Junior DF
KÜBA COMPACT DFKelvion Küba gewerblicher
Luftkühler Compact DF
KÜBA MARKET SPKelvion Küba gewerblicher
Luftkühler Market SP
KÜBA KVB NATURALKelvion Küba gewerblicher
Luftkühler KVB Natural
KÜBA DE PROFESSIONALKelvion Küba
gewerblicher Luftkühler DE Professional
KÜBA SG CLASSICKelvion Küba gewerblicher
Luftkühler SG Classic
KÜBA SG COMMERCIALKelvion Küba gewerblicher
Luftkühler SG Commercial
SEARLE TEC/TECXKelvion Kondensator Searle
TEC
SEARLE KEC/KECXKelvion Kondensator Searle
KEC
SEARLE KME/KMEXKelvion Kondensator Searle
KME
SEARLE DSR / DSRXKelvion Kondensator Searle
DSR |
KELVION RT SELECT
rtselect.kelvion.com/quotation/startconfigure
Tools & Software
Hier finden Sie alle relevanten Informationen zur
Kelvion Auslegungssoftware.
Kelvion RT Select hilft Ihnen dabei, aus unserem
umfangreichen Produktangebot genau die richtigen
Komponenten auszuwählen. Alle gewünschten Informationen,
technische Daten, Kalkulationsergebnisse sowie
individuelle Datenblätter mit Preisen von Luftkühlern
für den Handel werden als Ausdruck für Sie
zusammengestellt. Die in mehreren Sprachen verfügbare
Software ist ausgesprochen benutzerfreundlich und für
alle Betriebsumgebungen geeignet. |
|
