Industriekühlung    Wasserrückkühler Kaltwassersatz Laserkühler Punktstrahlkühler Ölkühler Medizinkühler  Kaltwassersatz Laborkaltwassersatz     Kühlwasserrückkühler

Viele Produktionsmaschinen der Kunststoffverarbeitung und Metallverarbeitung, aus dem Druckereibereich, aus der Elektronikproduktion und aus vielen anderen Branchen benötigen Kühlwasser. Dieses Kühlwasser als teures Frischwasser (Stadtwasser) bereitzustellen und einige Grad Celsius wärmer in den Abfluß zu entlassen, ist aus wirtschaftlichen Gründen und unter dem Gesichtspunkt des Umweltschutzes nicht mehr zu vertreten.

Sie erhalten bei uns die gesamte Palette hochwertiger Kühlwasser-Rückkühler verschiedener Firmen im Bereich von 800 Watt bis zu 157.000 Watt Kälteleistung. Durch einen modularen Aufbau der Maschinen lassen sich höhere Kälteleistungen erzielen.

Fragen Sie uns, welche Kühlmaschine für Ihren Einsatz die richtige ist, und in welcher Zeit sich Ihre Anschaffung amortisiert. Wir beraten Sie gerne !

Maximale Rücklauftemperatur + 30 C im Ansaug , weil darüber die Sauggastemperatur im Verdichter so steigt das er Schaden nimmt !

Mini-Kühler  ers bis 1,7 kw

Mini-Kühler  ers bis 3  kw

Mini-Kühler  ers bis 6  kw

Kaltwassersatz ers bis 12 kw

Kaltwassersatz ers bis 25 kw

Kaltwassersatz ers bis 42 kw

Kaltwassersatz ers bis 75 kw

Individuelle Kältwasserlösungen

Kaltwassersätze Ciat mit  Pumpe mit  Tank      bis 8 kw

Kaltwassersatz mit Tank Hidross bis 40kw

Kaltwassersätze Ciat  mit  Pumpe mit  Tank      bis 160 kw

MTA  Klima Kaltwassersatz

KTK  Kaltwasser

Kaltwassersätze Ciat  ohne Pumpe ohne Tank bis 30 kw

Kaltwassersätze Ciat  ohne Pumpe ohne Tank bis 160 kw

Tiefkühler mit Antifrogen N 40 %

Sole kaufen



    Kaltwassersatz mit Puffer Speicher

Leistungsberechnung Kaltwassersatz Auslegung Berechnung Kaltwassersatz

Leistungsberechnung Kaltwasser  Q=m x c x delta T = in 1 h geteilt durch 3600 s/h geteilt durch Laufzeit = kw/h

5000 kg x 4,19 kj-kg-k x 10 K=  209.500 KJ : 3600 s/h  = 58,19 kw geteilt Laufzeit = kw

1600 kg x 4,19 kj-kg-k x 25 K=  167,600 KJ : 3600 s/h  = 46,55 kw geteilt Laufzeit = kw



Alternativ   Freikühlung Wirtschaftlichkeitsberechnungen:

Anhand eines Beispiels wird gezeeigt , wie schnell sich die Investition bei einer freie Kühlung  amortisiert.

  Kaltwassereintritts-/ austrittstemperatur 18 / 12 °C
  Benötigte Kälteleistung: 15 kW

kWh-Preis: 0,20 €

Laufzeit / Tag: 16 Std.

Betrieb pro Jahr: 50 Wochen

Energiekosten ohne freie Kühlung pro Jahr:

  Durchschnittliche Leistungsaufnahme einer Kältemaschine von 150 kW -> 35 kW
x kWh - Preis 0,20 €
x Laufzeit / Tag 16 Std.
x Produktive Tage / Woche 5
x Betriebswochen pro Jahr 50

= Energiekosten pro Jahr 28.000,00 €

Energiekosten mit freier Kühlung pro Jahr:

Einsatz der Kältemaschine lediglich zu ca. 40 % im Jahr entspricht Energiekosten der Kältemaschine von 11.200,00 €.

Die Einsparung durch Einsatz der freien Kühlung beträgt demnach im Jahr 16.800,00 €.

Die durchschnittliche Amortisationszeiten unserer Anlagen mit freier Kühlung betragen in der Regel 1 bis 2 Jahre.

Je nach Anwendungsfall sind hier enorme Energieeinsparmöglichkeiten  vorhanden.

von Fa Haupt
Bild von Fa Haupt  https://haupt-gmbh.de

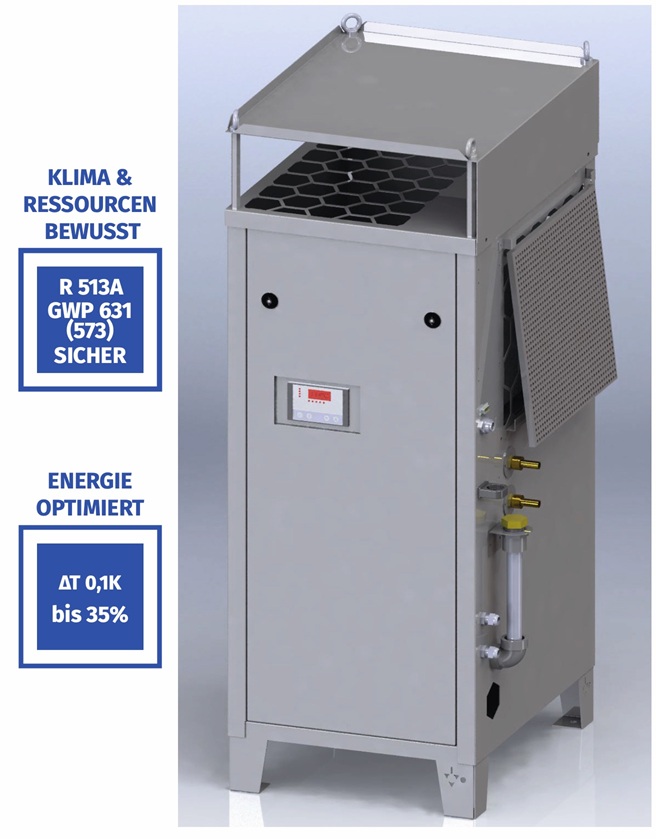

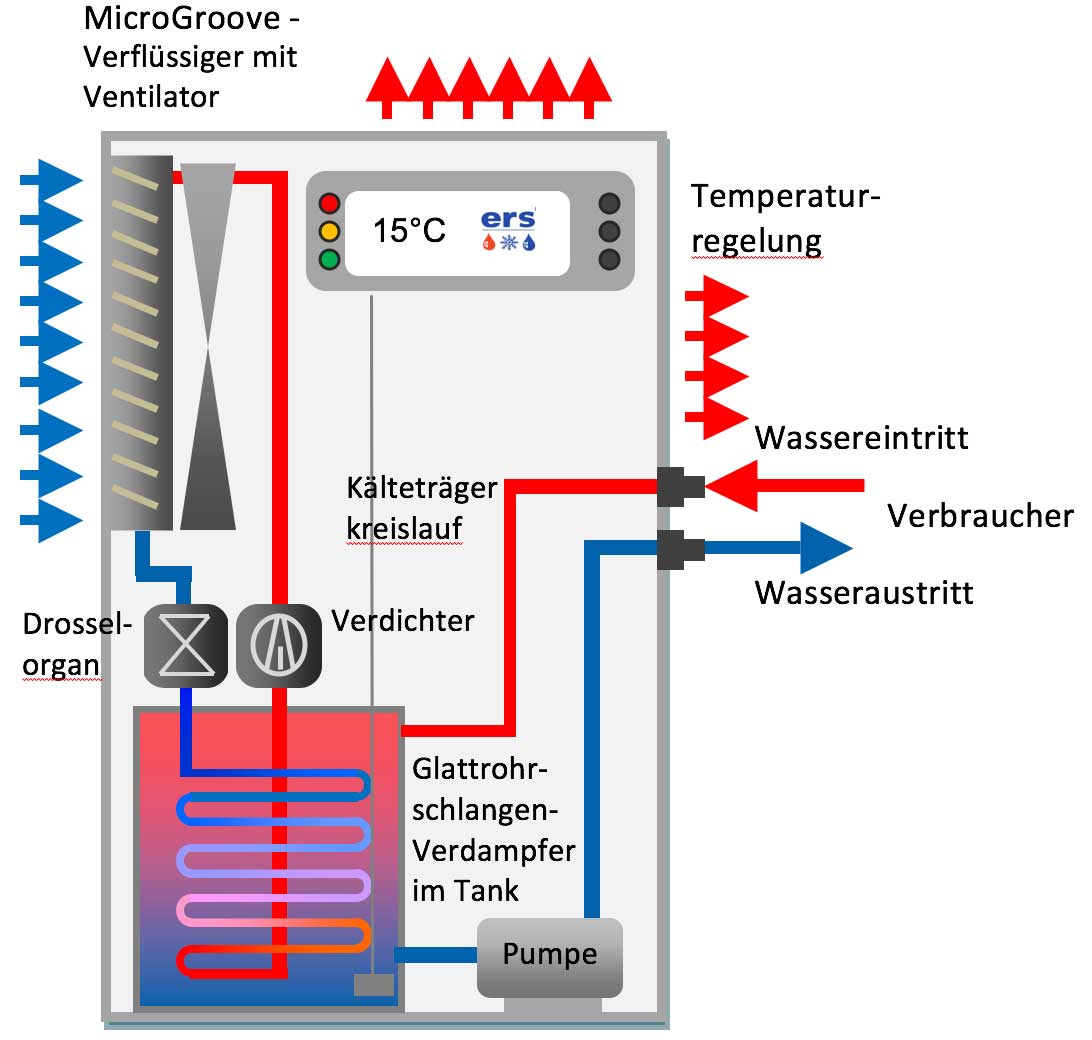

ERS anschlussfertige Systemkühler mit vollhermetischem Hubkolben-
verdichter , Glattrohrschlangenverdampfer aus Kupfer, luftgekühl-
tem Hochleistungsverflüssiger  mit Axialventilatoren, Wassertank
aus Kunststoff,  eingebauter Wasserzirkulationspumpe,
Schaltschrank und elektronischem Thermostat

Typ 2  alte Type Qo in KW bei bei  15°C /32 °C Spannung  Leihgebühren pro Monat

SC 0.8 K SCE 0.7 V 0,8 1 x 230 V 50hz 1.650

SC 1.2 K SC 1.0 V 1,2 1x230 V 50/60 Hz 2.355

SC 1.6 K SC 1.5 V 1,6 1x230 V 50/60 Hz 2.599

SC 2.0 K SC 1.7 V 2,0 1 x 230 V 50Hz 2.795 €                         150,00

SC 3.0 K SC 2.5 V 3,0 1 x 230 V 50Hz 3.397                          200,00

SC 4.0 K SC 4.0 V 4,0 3 x 400 V 50Hz 3.827                          200,00

SC 5.8 K SC 5.2 V 5,8 3 x 400 V 50Hz 4.317                    200,00

SC 6.5 K SC 6.2 V 6,5 3 x 400 V 50Hz 4.711                       230,00

SC 1.65S SC 1.4 V 1,65 1 x 230 V 50Hz 2.788                  200,00

SC 2.0 VK 2,3 1 x 230 V 50Hz 4.252 € 2.976

SC 4.4S SC 3.0 VK 4,4 3 x 400 V 50Hz 4.475

- SC 2.0 V 2,3 1 x 230 V 50Hz 4.890 € 3.423                                250,00

SC 4.5S SC 3.0 V 4,6 3 x 400 V 50Hz 4.985                                    250,00

SC 6S SC 5.0 V 6,0 3 x 400 V 50Hz 5.265 €                                250,00

SC 7S SC 6.0 V 7,0 3 x 400 V 50Hz 5.645                                  300,00

SC 8S SC 7.0 V 7,7 3 x 400 V 50Hz 6.194 €                    300,00

SC 12S SC 9.0 V 12,0 3 x 400 V 50Hz 7.579                             350,00

SC 15S SC 12.0 V 15,0 3 x 400 V 50Hz 8.474                             400,00

SC 20 S SC 18.0 V 21,0 3 x 400 V 50Hz 12.360                              450,00

SC 25 S SC 22.0 V 25,0 3 x 400 V 50Hz 14.017                             600,00

SC 30 S SC 25.0 V 30,0 3 x 400 V 50Hz 15.757                             750,00

SC 35 S SC 30.0 V 35,0 3 x 400 V 50Hz 16.674                               800,00

SC 40 S SC 36.0 V 42,0 3 x 400 V 50Hz 24.084 €                             900,00

SC 50 S SC 43.0 V 50,0 3 x 400 V 50Hz 26.124 €                         1000,00

SC 65 S SC 55.0 V 64,0 3 x 400 V 50Hz 27.815 €                           1100,00

SC 75 S SC 64.0 V 75,0 3 x 400 V 50Hz 28.500 € 1                        1250,00

SC 90 S SC 75.0 V 87,0 3 x 400 V 50Hz 45.230 €

SC 100 S SC 86.0 V 100,0 3 x 400 V 50Hz 50.860 €

SC 120 S SC 100.0 V 116,0 3 x 400 V 50Hz 51.630 €

SC 130 S SC 110.0 V 128,0 3 x 400 V 50Hz 53.780 €

FAQ

1.        Der Vorlauf wird mit +15 °C angegeben. und 32°C Umgebungstemperatur

a.        Bezieht sich das auf eine Umgebungstemperatur von  z.B. + 35°C?

b.        Das Gerät soll ich einem Raum mit ca. +20 °C gestellt werden. Kann die Vorlauftemperatur auch auf Werte zwischen +5 °C und +10 °C eingestellt werden? Wenn ja, welchen Wertebereich ist im Bedienfeld hinterlegt? Was kann als Sollwert eingestellt werden (siehe Bild https://www.rauschenbach.de/Download2/TD_0.7%20-%206.2.pdf)?

                        Standardtemperaturbereich 10-25°C, 5°C bis 10°C als Sonderausführung möglich mit geringerer Kälteleistung

2.        Der Vor- und Rücklauf ist in ½ Zoll ausgeführt (https://www.rauschenbach.de/Download2/ersscmass.pdf).

a.        Ist das zum Schrauben? Wenn ja, um was für eine Verschraubung handelt es sich? Rohrgewinde zum Schrauben

b.        Zum direktem Anlöten? Nein

3.        An den Anschlüssen B und C wollen wir einen Wärmetauscher im Ringsystem anschließen.

a.        Die Befüllung des Mediums Wasser erfolgt auschließlich über den oberen Befülldeckel? (für uns sehr willkommen).  Ja

a4.        In dem Bild (https://www.rauschenbach.de/Download2/TD_0.7%20-%206.2.pdf) sind zwei Kabel zu sehen. Bei dem einem handelt es sich um die 230 V Versorgung.

a.        Das andere Kabel ist ein externer Temperaturfühler?  Standard ist nur eine Zuleitung.

b.        Wie erfolgt die Regelung:

                                                               i.      Gibt es einen Sollwert den man einstellen kann, wonach das Gerät regelt? Reglung erfolgt über Thermostat

                                                              ii.      Oder arbeitet die Kühleinheit auf „Dauerbetrieb“, und schaltet dann nur bei Erreichen von bestimmten Druckwerten im Kältekreislauf ab? NEIN

Typenbezeichnung  ab 2018 Typenbezeichnung (alt) Qo in KW bei bei
15°C /32 °C Spannung ers Bruttopreis Preis für Kältetechnik  Rauschenbach GmbH  2024 Verp. Gehäusegröße


SC 0.8 K SCE 0.7 V 0,8 1 x 230 V 50hz 2.459
SC 1.2 K SC 1.0 V 1,2 1x230 V 50/60 Hz 2.994
SC 1.6 K SC 1.5 V 1,6 1x230 V 50/60 Hz 3.138
SC 2.0 K SC 1.7 V 2,0 1 x 230 V 50Hz 3.179
SC 3.0 K SC 2.5 V 3,0 1 x 230 V 50Hz 4.507
SC 4.0 K SC 4.0 V 4,0 3 x 400 V 50Hz 5.235 €
SC 5.8 K SC 5.2 V 5,8 3 x 400 V 50Hz 5.788 €
SC 6.5 K SC 6.2 V 6,5 3 x 400 V 50Hz 6.017 €
SC 1.65S SC 1.4 V 1,65 1 x 230 V 50Hz 3.610 €
SC 2.4S SC 1.8V 2,40 1 x 230 V 50Hz 3.916 €
SC 4.5S SC 3.0 V 4,6 3 x 400 V 50Hz 6.386 €
SC 6S SC 5.0 V 6,0 3 x 400 V 50Hz 6.964 €
SC 7S SC 6.0 V 7,0 3 x 400 V 50Hz 7.354 €
SC 8S SC 7.0 V 7,7 3 x 400 V 50Hz 7.385 €
SC 12S SC 9.0 V 12,0 3 x 400 V 50Hz 8.718 €
SC 15S SC 12.0 V 15,0 3 x 400 V 50Hz 9.035 €
SC 20 S SC 18.0 V 21,0 3 x 400 V 50Hz 14.948 €
SC 25 S SC 22.0 V 25,0 3 x 400 V 50Hz 16.096 €
SC 30 S SC 25.0 V 30,0 3 x 400 V 50Hz 16.951 €
SC 35 S SC 30.0 V 35,0 3 x 400 V 50Hz 21.781 €
SC 40 S SC 36.0 V 42,0 3 x 400 V 50Hz 30.636 €
SC 50 S SC 43.0 V 50,0 3 x 400 V 50Hz 33.819 €
SC 65 S SC 55.0 V 64,0 3 x 400 V 50Hz 36789 €
SC 75 S SC 64.0 V 75,0 3 x 400 V 50Hz 39.376 €
