Lüftungsklimaanlagen Kastenklimageräte
Kanalklimageräte

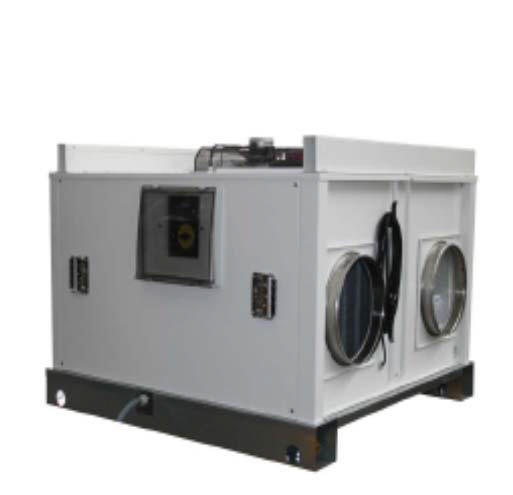

bestehen aus einem Innenteil wo 1 oder 2 Anschlüsse für
Luftkanäle oder flexible 5 Lüftungsrohre angeschlossen werden.

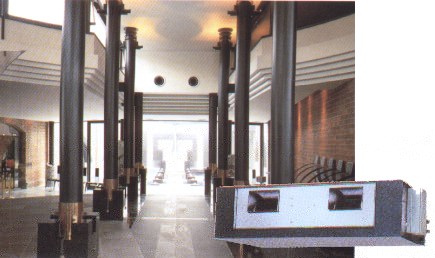

Diese Kastenklimageräte werden in die Zwischendecken oder auf dem
Dachboden installiert .Der Klimakompressor steht außerhalb.

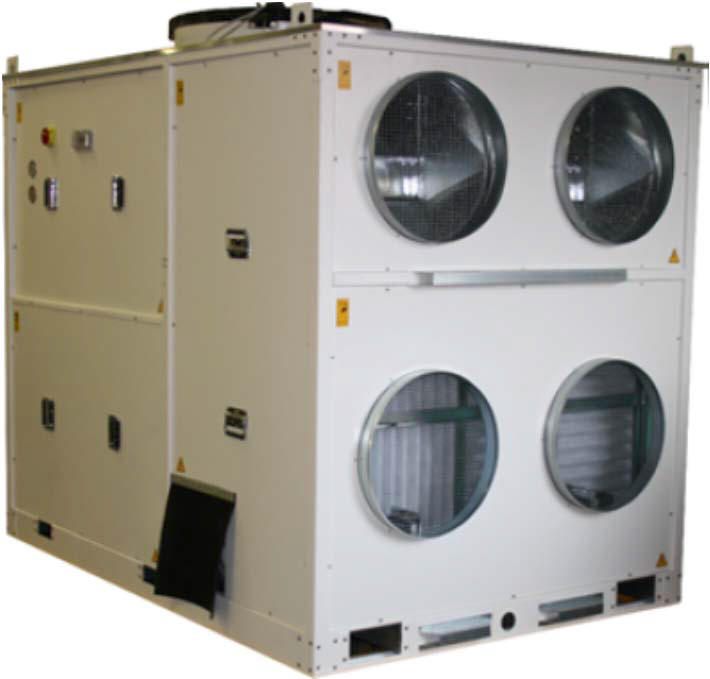

Kastenklimagerät für den Anschluss von
Luftkanälen , Luftschlitzen oder Flexrohren

Modell UB 18 inv 5,3 kw
PDF UB 18
Modell UB 24 inv 7,0 kw
PDF UB 24
Modell UB 36 inv 10,0 kw
PDF UB 36
Modell UB 48 inv 14,0 kw
PDF UB 48
Modell UB 60 inv 16,0 kw
PDF UB 60

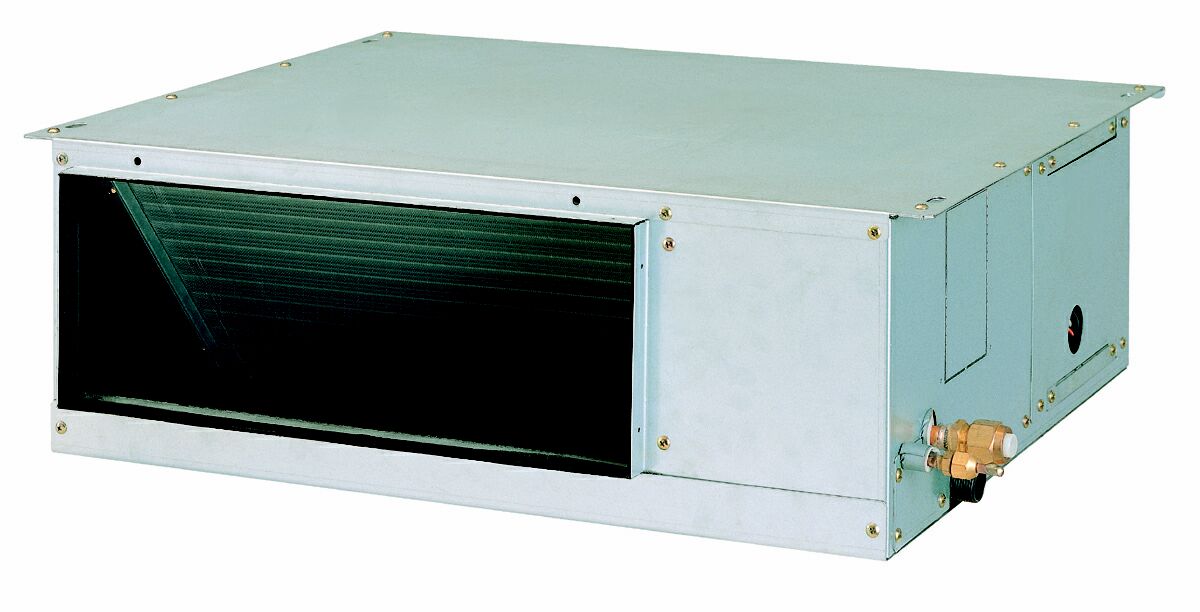

Kanaleinbaugerät mit sehr geringer Einbauhöhe
für den Einbau in eine abgehängte Decke. Das Gehäuse ist aus
verzinktem Stahlblech und mit Schall- und Wärmedämmung versehen.
Der Lufteintritt ist Seitlich am Gerät und mit einem Vorfilter
versehen. Filter aus Nylon, regenerierbar. Der Ventilator ist
direktgetrieben und schwingungsgedämmt gelagert. Der extrem leise
laufende Radiallüfter ist dynamisch ausgewuchtet und 3-stufig
umschaltbar (Phasenanschnittsteuerung). Die Pressung kann über
die Kabelfernbedienung an das Kanalnetz angepasst werden (ESP).
Verdampfer (Hochleistungswärmetauscher) aus Kupferrohr mit
aufgepressten Aluminiumlamellen gefertigt und mit
Bördelanschlüssen am Gerät. Kältesystem getrocknet, evakuiert
und mit Schutzgas gefüllt. Die Zuführung der
Kältemittelleitungen erfolgt seitlich. Kondensatwanne aus
Kunststoff gegen Schwitzwasserbildung isoliert. Mikroprozessor
Steuerung mit folgenden
Funktionen:
- Überwachung der eingestellten Solltemperatur.
- Entfeuchtung der Raumluft (nicht geregelt) durch ein
spezielles Programm
- "Fuzzy Logic" Regelung für eine komfortable
Raumtemperatursteuerung
- Speicherung aller eingegebenen Werte bei Spannungsausfall
- Automatischer Wiederanlauf nach Spannungsausfall
- Automatische Umschaltung der Betriebsart. (Kühlen/Heizen)
- Wochenzeitschaltuhr (Ein und/oder Aus über die eingebaute
Timerfunktion)
- Fehlerdiagnosesystem
- Überwachung der Verdampferoberflächentemperatur
(Frostschutz und Abtauüberwachung)
- 3 Minuten Anlaufverzögerung für den Verdichter nach
Wiedereinschaltung
Kabelfernbedienung mit
Flüssigkeitskristallanzeige (LCD)
- Anzeige der gewählten Betriebsart, Solltemperatur,
Ventilatordrehzahl und Uhrzeit.
- Folgende Betriebsarten und Funktionen können eingestellt
werden: Kühlung, Heizen, Automatik, Entfeuchtung, sowie 3
Ventilatorstufen und die Ein- und/oder Ausschaltzeiten im
Timerbetrieb.
AUSSENGERÄT
Das Gehäuse, aus stabilem Stahlblech, ist
selbsttragend und durch die elektrostatisch aufgebrachte
Polyesterlackierung optimal Korrosion geschützt. Ein Satz
Schwingungsdämpfer gehört zum Standardlieferumfang. Der direkt
angetriebene Axialventilator ist statisch und dynamisch
ausgewuchtet, dadurch extrem leise. Der Motor ist über
Thermokontakte gegen Überhitzung geschützt. Aufgrund der
eingebauten Drehzahlregelung, kann mit dem Gerät auch im Winter
gekühlt werden. Vollhermetischer Verdichter, sowohl Innen- als
Außen auf Schwingungsdämpfer montiert. Der sauggasgekühlte
Motor ist über einen Thermoschutz gegen Überhitzung geschützt.
Hochleistungswärmetauscher aus Kupferrohr mit aufgepressten
Aluminiumlamellen gefertigt und mit Bördelanschlüssen am Gerät.
Die Kältekreise sind getrocknet, evakuiert und mit R407C
gefüllt. Die Kältemittelanschlüsse befinden sich seitlich am
Gerät. Die elektrische Zuleitung erfolgt über das Außengerät.
Technische Daten Kanaleinbaugeräte
Wärmepumpe
Technische Beschreibung: KANALGERÄT
Wärmepumpe
Farbprospekt
alte Modelle 2005 LB-H1860RH LB-H2460RH LB-G3680RH LB-E4880RH LB-E6080RH
INNENGERÄT
|
Modell Set-Bezeichnung |
|
LB-H1860RH |
LB-H2460RH |
LB-G3680RH |
LB-E4880RH |
LB-E6080RH |
|
Inneneinheit |
|
LBH1860RHI |
LBH2460RHI |
LBG3680RHI |
LBE4880RHI |
LBE6080RHI |
|
Außeneinheit |
|
LBH1860RHO |
LBH2460RHO |
LBG3680RHO |
LBE4880RHO |
LBE6080RHO |
|
Serienausstattung |
|
Winterregelung ESP-Control 5.) |
Winterregelung |
|
Kälteleistung 1.) |
kW |
5,3 |
7,0 |
10,25 |
14,1 |
16,4 |
|
Heizleistung 2.) |
kW |
5,3 |
7,0 |
10,6 |
14,1 |
17,57 |
|
Innengerät |
|
Luftvolumenstrom (max/min) |
m³/h |
990/780 |
1.080/840 |
1.920/1590 |
2.400/1.800 |
2.700/2.100 |
|
Externe Pressung |
Pa |
40 - 80 |
60 - 100 |
60 - 100 (150 6.) ) |
|
Entfeuchtung |
L/h |
2,0 |
2,5 |
3,5 |
6,0 |
6,5 |
|
Tauwasseranschluss |
mm |
Außendurchmesser 25,4 mm Innendurchmesser
22,6 mm |
|
Schalldruckpegel (max/min) 3.) |
dB(A) |
36/32 |
38/34 |
42/38 |
44/40 |
49/42 |
|
Außengerät |
|
Luftvolumenstrom |
m³/h |
2940 |
3120 |
3480 |
4000 |
|
Schalldruckpegel 4.) |
dB(A) |
55 |
58 |
62 |
|
Elektrische Daten |
|
Anschlussspannung 50Hz |
V/Ph |
230 / 1 |
400 / 3 |
|
Elektrischer Anschluss |
|
Über das Außengerät |
|
Verbindungsleitung (Innen-Außen) |
|
5 x 1,5mm² |
5 x 1,5mm² |
|
Leistungsaufnahme |
kW |
2,0 |
2,95 |
4,05 |
5,25 |
6,15 |
|
Stromaufnahme |
A |
10 |
13,0 |
6,6 |
8,5 |
10,5 |
|
Anlaufstrom |
A |
43 |
78 |
50 |
62 |
78 |
|
Absicherung Träge |
A |
16 |
20 |
16 |
20 |
25 |
|
Fernbedienung |
|
Kabel |
|
Abmessungen |
|
Innengerät (HxBxT) |
mm |
260 x 880 x 450 |
298x1180x450 |
370 x 1.230 x 680 |
|
Gewicht Innengerät |
kg |
34 |
35 |
38 |
70 |
79 |
|
Außengerät (HxBxT) |
mm |
655 x 870 x 320 |
800x870x320 |
1.220 x 900 x 370 |
|
Gewicht Außengerät |
kg |
57 |
60 |
72 |
95 |
|
Kältekreislauf |
|
Kältemittel |
|
R-407C |
|
Füllmenge (bis 7,5m) |
kg |
1,25 |
1,7 |
1,9 |
4,9 |
6,2 |
|
Nachfüllmenge pro Meter |
g |
30 |
40 |
80 |
|
Verdichter |
|
Rollkolben |
Scroll Verdichter |
Hubkolben |
|
Einspritzung |
|
Außen (Kapillarrohr) |
|
Anschlüsse Einspritzleitung 7.) |
Zoll |
1/4" (6,35mm) |
1/4" (6,35mm)
7.) |
3/8" (9,53mm) |
1/2" (12,7mm) |
|
Anschlüsse Saugleitung |
Zoll |
5/8" (15,9mm) |
5/8" (15,9mm) |
3/4" (19,1mm) |
3/4" (19,1mm) |
|
Rohrlänge (maximal) |
m |
50 |
|
Höhenunterschied (max) |
m |
30 |
Messbedingungen
1.) Innentemperatur: 27°C TK, 19 °C FK
Außentemperatur: 35 °C TK, 24 °C FK
2.) Innentemperatur: 20°C TK, 15 °C FK
Außentemperatur: 7 °C TK, 6 °C FK
Leitungslänge: 7,5 m (jeder weitere Meter bewirkt einen
Leistungsverlust von ca. 0,35%)
3.) Schalldruckpegel gemessen in 1,5 m Entfernung unter
Freifeldbedingungen (bei angeschlossenen Luftkanälen 2m und 1m)
4.) Schalldruckpegel gemessen in 1,0 m Entfernung unter
Freifeldbedingungen
5.) ESP-Control bei den Modellen LB-H.. und LB-G.. =>
Anpassung der Luftmenge an das Kanalnetz über die Fernbedienung
6.) Durch umstecken des Lüfteranschlusses kann die
Pressung auf 150 Pa erhöht werden.
Regelbereich Innengerät Heizen: 16 bis 30 °C Kühlen: 18 bis
30 °C
Einsatzgrenzen Außengerät Heizen: -5 bis 18 °C Kühlen: -10
bis 43 °C
Multizonen Steuerungssystem
Opal ZC -107 für beliebig viele Abgänge Zuluftklappensteuerung
mit Thermostat und Luftmengenregelung

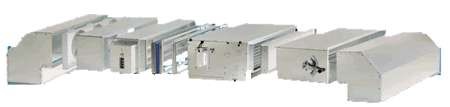

Aufbau Lüftungsklimaanlage
LG Listenpreise 2011
|
|
Kanalgerät mit Wärmepumpe Inverter
230V 1Ph. |
|
|
UB18 Inverter |
5,3 |
5,9 |
3.740 € |
|
|
|
|
UB24 Inverter |
7,0 |
8,1 |
4.695 € |
|
|
|
|
Kanalgerät mit Wärmepumpe Inverter
400V 3Ph. |
|
|
UB37 Inv 3Ph |
10,0 |
11,1 |
5.745 € |
|
|
|
|
UB43 Inv 3Ph |
12,5 |
15,8 |
6.955 € |
|
|
|
|
UB49 Inv 3Ph |
13,4 |
17,0 |
7.745 € |
|
|
|
|
Zubehör |
|
|
PQWRHSF0 |
|
|
100 € |
IR Fernbedienung |
|
|
|
|
|
|
|
|
|
|
|
Kanalgerät mit Wärmepumpe |
|
|
B120AH SV0 |
35,2 |
41,0 |
13.900 € |
|
|
|
|
|
|
|
|
|
|
|
|
Zubehör |
|
|
PQWRHSF0 |
|
|
100 € |
IR Fernbedienung |
|
|
|
AQLA |
|
|
170 € |
Winterregelung (kühlen im Winter) |
|
UB18 5,28 5,8 2.900,00 €
UB24 7,03 7,74 3.800,00 €
UB36 10,55 11,61 4.770,00 €
UB48 14,07 15,48 5.930,00 €
UB60 16,41 18,05 7.430,00 € |
